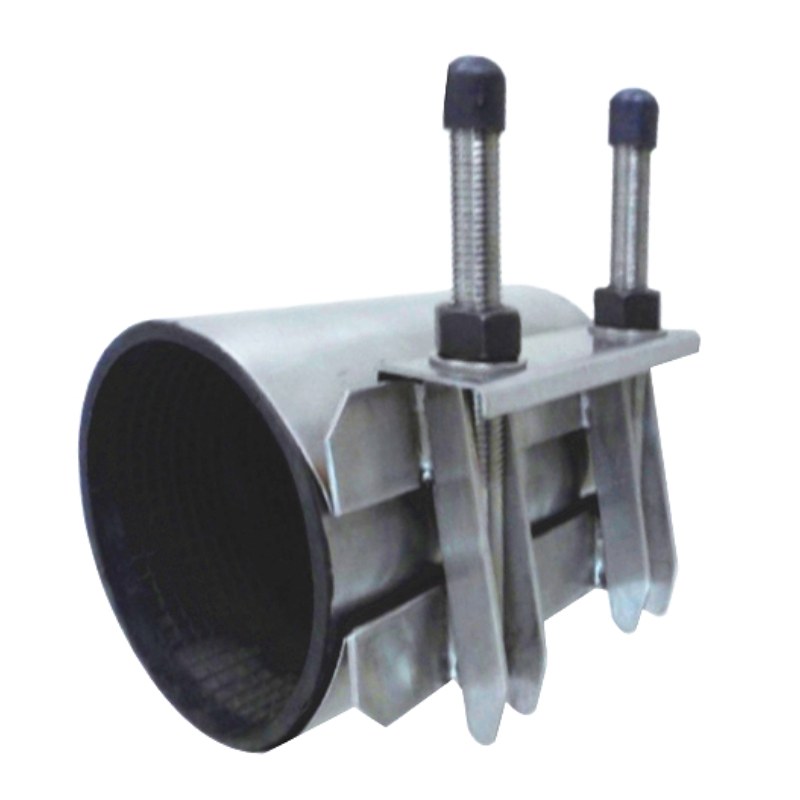

Đai Sửa Chữa Inox 1 Mảnh D65

Đai sửa chữa inox 1 mảnh d65 là phụ kiện sửa ống dạng vòng ôm bằng thép không gỉ SUS304, lót gioăng cao su toàn bộ mặt trong, dùng để bịt kín vết nứt, lỗ thủng hoặc mối nối rò rỉ trên ống có đường kính ngoài 73 – 81 mm. Đai ôm quanh thân ống và ép gioăng vào vùng hỏng bằng lực siết bu lông, nên đường ống được khôi phục mà không phải cắt bỏ đoạn ống hay hàn.

DN65 là cỡ ống của họng chữa cháy vách tường và nhiều nhánh cấp nước tòa nhà; đai sửa chữa inox 1 mảnh D65 giúp khắc phục rò rỉ mà không phải tháo dỡ hệ thống. SAWAVICO cung cấp đai sửa chữa inox 1 mảnh d65 đủ chiều dài 150 / 200 / 250 mm, áp lực làm việc PN16 (16 bar), giao nhanh cho đội sửa chữa và nhà thầu cấp nước.

Đai Sửa Chữa Inox 1 Mảnh D65 dùng cho ống nào?

Đai Sửa Chữa Inox 1 Mảnh D65 dùng cho mọi loại ống có đường kính ngoài từ 73 đến 81 mm, không phụ thuộc vật liệu ống. Đai được gọi theo cỡ D65 nhưng chọn đúng hay sai phụ thuộc vào đường kính ngoài thực tế của ống, nên người mua cần đo chu vi ống rồi chia cho 3,14 trước khi đặt hàng.

Đai phù hợp với ống DN65 của hệ chữa cháy vách tường, ống nhánh cấp nước và ống công nghệ. Ngoài ống thép và ống nhựa, đai còn dùng được cho ống gang xám, ống gang dẻo, ống đồng và ống fibro xi măng có cùng đường kính ngoài.

Thông số kỹ thuật đai sửa chữa inox 1 mảnh d65

Đai Sửa Chữa Inox 1 Mảnh D65 có khoảng kẹp 73 – 81 mm và áp lực làm việc PN16 (16 bar) với nước. Bảng dưới tổng hợp thông số tiêu chuẩn của sản phẩm.

Thông số có thể khác nhau theo lô sản xuất và chiều dài đai. Liên hệ SAWAVICO để nhận bản vẽ, catalogue và xác nhận khoảng kẹp trước khi đặt hàng.

Cấu tạo đai sửa chữa inox 1 mảnh d65

Đai Sửa Chữa Inox 1 Mảnh D65 là một băng inox liền khối, mở ra để luồn qua ống rồi khép lại bằng bu lông ở một mép nối. Cấu tạo 1 mảnh giúp đai gọn, nhẹ và lắp chỉ với một cờ lê.

• Băng inox SUS304 liền khối: ôm kín chu vi ống, không có mép nối phía đối diện nên lực ép phân bố đều.
• Gioăng cao su liền mạch: dạng gân lưới phủ toàn bộ mặt trong, bịt kín lỗ rò kim và vết nứt chân chim.
• Tai bắt bu lông: hàn và thụ động hóa sau khi hàn để chống gỉ tại mối hàn.
• Bu lông – đai ốc inox: đai ốc phủ chống kẹt ren, siết êm và tháo lại được khi cần.

Ưu điểm của đai sửa chữa inox 1 mảnh d65

• Sửa ống không cần cắt, hàn hay thay đoạn ống, rút ngắn thời gian ngừng cấp nước.
• Lắp bằng cờ lê thông thường, không cần máy hàn hay nguồn điện tại hiện trường.
• Inox SUS304 không gỉ, dùng lâu dài cho cả ống nổi và ống chôn ngầm.
• Một cỡ đai dùng cho nhiều loại ống có đường kính ngoài 73 – 81 mm.
• Gioăng phủ toàn bộ mặt trong, xử lý được vết nứt vòng, nứt dọc ngắn, lỗ thủng và rò mối nối.
• Kiểu 1 mảnh nhỏ gọn, lắp trong hộp kỹ thuật và vị trí chật hẹp.

Hướng dẫn lắp đặt đai sửa chữa inox 1 mảnh d65

Lắp đai sửa chữa inox đúng cách gồm 6 bước. Thực hiện theo trình tự dưới đây để mối sửa kín ngay lần đầu.

1. Khóa van hoặc giảm áp đường ống, đào lộ đoạn ống hỏng rộng hơn chiều dài đai mỗi phía khoảng 150 mm.
2. Làm sạch bề mặt ống: cạo gỉ, bùn đất, vữa bám và mài phẳng các gờ sắc quanh vết hỏng.
3. Đo đường kính ngoài ống, đánh dấu tâm vết hỏng để đai phủ đều hai phía tối thiểu 50 mm.
4. Mở đai, luồn qua ống và khép lại sao cho mép nối nằm đối diện vết hỏng.
5. Siết bu lông xen kẽ, đều từng chút một cho đến khi hai mép đai song song và gioăng ép kín.
6. Mở van tăng áp từ từ, kiểm tra rò rỉ; siết bổ sung nếu cần trước khi lấp đất.

Nguyên lý làm kín của đai sửa chữa inox 1 mảnh d65

Đai Sửa Chữa Inox 1 Mảnh D65 làm kín theo nguyên lý ép gioăng đàn hồi lên toàn bộ chu vi ống. Khi siết bu lông, băng inox co lại theo chu vi và nén lớp gioăng cao su dày vào bề mặt ống; cao su chảy vào các khe nứt, lỗ thủng và vết lõm, tạo thành một lớp bịt kín liên tục quanh vùng hỏng.

Áp lực nước bên trong ống đẩy ngược lên gioăng, nhưng băng inox SUS304 giữ gioăng ở đúng vị trí nên mối sửa càng kín khi áp lực ổn định. Các gân dạng lưới trên mặt gioăng chia vùng tiếp xúc thành nhiều ô nhỏ, nhờ đó một vết xước dọc trên bề mặt ống không tạo thành đường rò liên tục. Hai mép gioăng được vát mỏng để chuyển tiếp êm giữa vùng ép mạnh ở giữa và vùng ống còn nguyên ở hai đầu đai.

Ở kiểu 1 mảnh, chỉ có một mép nối duy nhất nên vòng ép liên tục gần như trọn chu vi ống. Đổi lại, khoảng kẹp của đai sửa chữa inox 1 mảnh d65 hẹp (73 – 81 mm), vì vậy cần đo đúng đường kính ngoài trước khi đặt hàng.

Đai Sửa Chữa Inox 1 Mảnh D65 xử lý được những hư hỏng nào?

Đai Sửa Chữa Inox 1 Mảnh D65 xử lý được các hư hỏng cục bộ trên thân ống có chiều dài nhỏ hơn chiều dài đai trừ 100 mm. Bảng dưới liệt kê từng dạng hư hỏng và mức độ phù hợp của đai.

Bảng quy đổi cỡ D65 theo vật liệu ống

Cùng một cỡ danh nghĩa D65, mỗi vật liệu ống có đường kính ngoài khác nhau. Bảng quy đổi giúp kiểm tra nhanh ống đang dùng có nằm trong khoảng kẹp 73 – 81 mm của đai sửa chữa inox 1 mảnh d65 hay không.

Cách đo nhanh tại hiện trường: quấn thước dây một vòng quanh ống ở vị trí sạch, lấy chu vi (mm) chia cho 3,14 để ra đường kính ngoài. Nên đo ở hai vị trí cách nhau 20 – 30 cm vì ống cũ thường bị méo hoặc bám cặn.

So sánh đai sửa chữa inox 1 mảnh d65 với các phương án sửa ống khác

Đai Sửa Chữa Inox 1 Mảnh D65 là phương án nhanh nhất để khôi phục cấp nước khi ống bị rò cục bộ. Bảng so sánh dưới đây đặt đai inox cạnh các cách sửa ống thường gặp tại công trường.

Với rò rỉ cục bộ, đai sửa chữa inox tiết kiệm chi phí nhân công, máy móc và lượng nước thất thoát. Khi hư hỏng vượt quá khả năng phủ của đai, đơn vị vận hành nên dùng đai để khắc phục tạm thời rồi lên kế hoạch thay đoạn ống trong đợt bảo trì.

Chọn gioăng EPDM hay NBR?

Đai Sửa Chữa Inox 1 Mảnh D65 có hai lựa chọn gioăng: EPDM cho nước sạch và NBR cho môi chất có dầu, khí hoặc nước thải. Chọn sai gioăng làm cao su trương nở hoặc lão hóa sớm, khiến mối sửa rò trở lại sau một thời gian.

Thân đai inox SUS304 hay SUS316?

Thân đai inox SUS304 đáp ứng hầu hết công trình cấp nước trong đất liền, nhờ khả năng chống gỉ tốt trong đất ẩm và nước sinh hoạt. SUS316 (316L) bổ sung molypden nên chịu ion clorua tốt hơn, phù hợp vùng ven biển, đất nhiễm mặn, nhà máy hóa chất và trạm xử lý nước thải. Khi đặt đai sửa chữa inox 1 mảnh d65 cho công trình ven biển, nên yêu cầu thân và bu lông cùng mác SUS316 để tránh ăn mòn điện hóa giữa hai loại thép.

Siết bu lông và thử áp sau khi lắp đai sửa chữa inox 1 mảnh d65

Siết bu lông đúng trình tự quyết định 80% độ kín của mối sửa. Với đai sửa chữa inox 1 mảnh d65, siết các bu lông trên mép nối từ giữa ra hai đầu, mỗi lượt vặn thêm khoảng nửa vòng. Không siết hết lực một bu lông trước rồi mới chuyển sang bu lông khác, vì đai sẽ lệch và gioăng bị ép không đều.

Sau khi siết, kiểm tra khe hở giữa các mép đai đều nhau dọc theo chiều dài. Mở van tăng áp từ từ lên áp lực làm việc, giữ 15 – 30 phút và quan sát vùng đai. Với tuyến mới sửa, đơn vị vận hành thường thử ở mức 1,5 lần áp lực làm việc nhưng không vượt định mức PN16 của đai. Sau 24 giờ vận hành, kiểm tra và siết bổ sung một lượt vì gioăng cao su có độ lún nhẹ ban đầu.

Sai lầm thường gặp khi lắp đai sửa chữa inox 1 mảnh d65

• Chọn đai theo tên gọi, không đo OD: ống cùng cỡ danh nghĩa nhưng khác vật liệu có thể lệch hàng chục milimét.
• Không làm sạch bề mặt: gỉ sét, cát và vữa bám tạo khe rò dưới gioăng.
• Đặt lệch vết hỏng: vết nứt nằm sát mép gioăng sẽ rò lại khi áp lực tăng.
• Siết quá lực với ống nhựa: ống HDPE, uPVC bị méo, làm giảm độ kín và hư thành ống.
• Bôi dầu mỡ lên gioăng EPDM: dầu làm EPDM trương nở; chỉ dùng nước xà phòng để bôi trơn khi cần.
• Lấp đất ngay khi chưa thử áp: phải kiểm tra rò rỉ dưới áp lực vận hành trước khi hoàn trả mặt bằng.

Bảo quản và dự phòng đai sửa chữa inox 1 mảnh d65 trong kho

Các công ty cấp nước và ban quản lý tòa nhà nên dự phòng sẵn đai cho mỗi cỡ ống đang vận hành, vì sự cố rò rỉ thường xảy ra bất ngờ vào ban đêm hoặc ngày nghỉ. Đai Sửa Chữa Inox 1 Mảnh D65 cần bảo quản trong bao gói gốc, nơi khô ráo, tránh ánh nắng trực tiếp và nguồn ozone (động cơ điện, máy hàn) để gioăng cao su không bị lão hóa. Khi tồn kho lâu, kiểm tra gioăng còn đàn hồi, không nứt bề mặt trước khi đem lắp.

Các cỡ đai sửa chữa inox khác tại SAWAVICO

Nếu đường kính ngoài của ống nằm ngoài khoảng 73 – 81 mm, hãy chọn cỡ lân cận: đai sửa chữa inox 1 mảnh d33 (khoảng kẹp 32 – 36 mm). Với ống từ D80 trở lên, dòng đai 2 mảnh có khoảng kẹp rộng hơn, ví dụ đai sửa chữa inox 2 mảnh d80, đai sửa chữa inox 2 mảnh d100 và đai sửa chữa inox d150 (2 mảnh).

Lưu ý khi chọn đai sửa chữa inox 1 mảnh d65

Chọn đai theo đường kính ngoài thực tế của ống, không chỉ theo cỡ danh nghĩa D65. Ống cùng cỡ danh nghĩa nhưng khác vật liệu có đường kính ngoài khác nhau, ví dụ ống hdpe / upvc / ppr d75 là 75 mm còn ống gang dn65 là 77 – 80 mm.

Chiều dài đai cần lớn hơn chiều dài vết hỏng ít nhất 100 mm. Nước sinh hoạt dùng gioăng EPDM; nước thải, khí và môi chất lẫn dầu dùng gioăng NBR; vùng ven biển hoặc nước nhiễm mặn nên chọn thân inox SUS316.

Câu hỏi thường gặp về đai sửa chữa inox 1 mảnh d65

Đai sửa chữa inox 1 mảnh D65 lắp được ống phi 76 không?

Đai sửa chữa inox 1 mảnh D65 lắp được ống thép phi 76 (DN65, 76,1 mm) vì đường kính này nằm trong khoảng kẹp 73 – 81 mm.

Ống D65 nên dùng đai 1 mảnh hay 2 mảnh?

Ống D65 nên dùng đai 1 mảnh khi ống lộ thiên hoặc có khoảng hở đủ để mở đai và luồn qua ống. Đai 1 mảnh gọn, nhẹ và lắp nhanh hơn; đai 2 mảnh chỉ cần thiết khi khoảng kẹp phải rộng hơn.

Đai Sửa Chữa Inox 1 Mảnh D65 dùng được bao lâu?

Đai Sửa Chữa Inox 1 Mảnh D65 dùng được nhiều năm khi lắp đúng kỹ thuật, vì thân inox SUS304 không gỉ và gioăng EPDM/NBR bền trong nước. Tuổi thọ thực tế phụ thuộc vào tình trạng ống, môi trường đất và mức dao động áp lực; nhiều đơn vị vận hành để đai làm việc lâu dài thay vì chỉ sửa tạm.

Có thể tháo đai sửa chữa inox 1 mảnh d65 ra dùng lại không?

Đai Sửa Chữa Inox 1 Mảnh D65 tháo ra được, nhưng không nên dùng lại cho mối sửa quan trọng vì gioăng đã lún theo hình dạng ống cũ. Bu lông và thân đai vẫn tái sử dụng được nếu thay gioăng mới.

Lắp đai sửa chữa inox 1 mảnh d65 cần dụng cụ gì?

Lắp đai chỉ cần cờ lê hoặc tuýp đúng cỡ đai ốc, bàn chải sắt để làm sạch ống, thước dây để đo đường kính và nước xà phòng để bôi trơn gioăng khi cần. Không cần máy hàn hay nguồn điện.

Đai Sửa Chữa Inox 1 Mảnh D65 có dùng cho ống chôn ngầm không?

Đai Sửa Chữa Inox 1 Mảnh D65 dùng tốt cho ống chôn ngầm. Thân inox chống ăn mòn trong đất ẩm; với đất nhiễm mặn hoặc phèn nặng nên chọn SUS316 hoặc quấn thêm băng chống ăn mòn bên ngoài đai.

Mua đai sửa chữa inox 1 mảnh d65 ở đâu?

SAWAVICO cung cấp đai sửa chữa inox 1 mảnh d65 cùng đầy đủ các cỡ đai sửa chữa inox 1 mảnh và 2 mảnh từ D15 đến D400, tư vấn chọn cỡ theo đường kính ngoài ống và giao hàng toàn quốc. Gọi hotline 0818.234.678 để nhận báo giá và catalogue kỹ thuật.
