ĐỒNG HỒ ĐO NƯỚC SẠCH T-FLOW CẤP B

Đồng hồ đo nước lạnh T-FLOW

Mô tả

Đồng hồ đo nước lạnh T-FLOW là đồng hồ cơ có nhiệm vụ chính là đo lường lượng nước đi qua, có xuất xứ từ Malaysia và được sản xuất trên dây truyền công nghệ hiện đại. Đồng hồ này có cấu tạo cụ thể gồm những bộ phận gì, ưu nhược điểm ra sao, cùng T-Blue tìm hiểu chi tiết hơn trong bài viết dưới đây.

Cấu tạo của đồng hồ đo nước lạnh T-FLOW

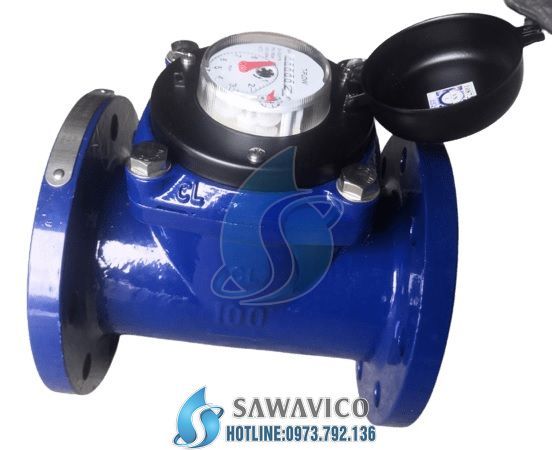

Đồng hồ đo nước lạnh T-FLOW được làm từ vật liệu chính là gang, hai mặt kết nối là mặt bích. Với thiết kế đơn giản, đồng hồ T-FLOW có ba bộ phận chính là thân đồng hồ, bộ đếm chuyển động và bộ phận hiển thị kết quả. Mỗi bộ phận này được tạo nên từ những chi tiết nhỏ hơn, chúng hoạt động ăn khớp, nhịp nhàng để tạo ra kết quả đo lượng nước có chỉ số chính xác cao.

• Thân đồng hồ: Là bộ phận chính của đồng hồ, được làm bằng gang, nên có độ bền và khả năng chống chịu các ảnh hưởng của môi trường xung quanh. Chất liệu gang có khả năng chống oxy hóa và ít bị co ngót khi gặp các tác động ngoại lực, là một chất liệu lý tưởng giúp đồng hồ bảo vệ các bộ phận còn lại và luân chuyển nước
• Bánh xe Turbo (bộ phận cánh quạt của bộ đếm):là bộ phận giúp nhận biết dòng lưu chất chảy qua. Bánh xe Turbo hoạt động được là nhờ lực đẩy của nước khi chảy qua. Được làm từ nhựa dẻo ABS, cánh quạt có khả năng chịu ma sát tốt cũng như khả năng chịu áp lực, chịu nhiệt tốt hơn nhiều loại nhựa khác
• Trục chuyển động: Là bộ phận có liên kết chặt chẽ với bánh xe Turbo, hoạt động khi có lưu lượng chảy qua bánh xe và hiển thị thông số lên mặt đồng hồ thông qua hệ thống bánh răng
• Bánh răng bộ đếm: Là bộ phận kết nối giữa trục chuyển động và mặt hiển thị số trên mặt đồng hồ, thường được làm từ nhựa ABS . Là một chi tiết nhỏ, nhưng bánh răng đóng vai trò vô cùng quan trọng trong hệ thống hoạt động của đồng hồ.
• Bộ phận hiển thị: Là mặt đồng hồ cơ giúp hiển thị lưu lượng nước chảy qua đồng hồ. Bề mặt đồng hồ thường sẽ có một dãy số với đơn vị là m³ và một kim đồng hồ, từ đó sẽ cho ra kết quả của lưu lượng nước trong một khoảng thời gian nhất định và cả tổng lưu lượng nước đã đi qua từ khi lắp đặt đồng hồ.

Đặc điểm của đồng hồ đo nước lạnh T-FLOW

Đồng hồ đo nước lạnh T-FLOW có một số đặc điểm nổi trội như sau:

• Cấu tạo đồng hồ đơn giản, có thể lắp đặt, thóa rời, bảo trì, sữa chữa dễ dàng
• Với vật liệu chính là gang, đồng hồ đo nước lạnh T-FLOW có độ bền tốt hơn nhiều kim loại khác nên tuổi thọ sản phẩm cũng thuộc top những sản phẩm đứng đầu
• Kháng lại các tác động xấu của môi trường, độ co ngót ít, khả năng chịu nhiệt tốt
• Hai đầu mặt bích giúp đồng hồ kết nối một cách thuận lợi với các đường ống có kích thước lớn
• Xử lý được các dòng chảy có công suất lớn, tổn thất áp suất nhỏ
• Mặt đồng số được bảo vệ cẩn thận bởi một lớp kính cường lực, được hút chân không và có độ kín tuyệt đối. Độ kín được tuân thủ theo tiêu chuẩn IP68, đảm bảo cho số đọc rõ ràng trong thời gian dài sử dụng
• Hầu hết các bộ phận bên trong đồng hồ được chế tạo bằng các chất liệu chống ăn mòn, có khả năng chịu áp lực tốt và đặc biệt có vành chống từ để bảo vệ đồng hồ khỏi những tác động từ tính phá hoại từ bên ngoài
• Được sản xuất và thử nghiệm theo tiêu chuẩn ISO 4064

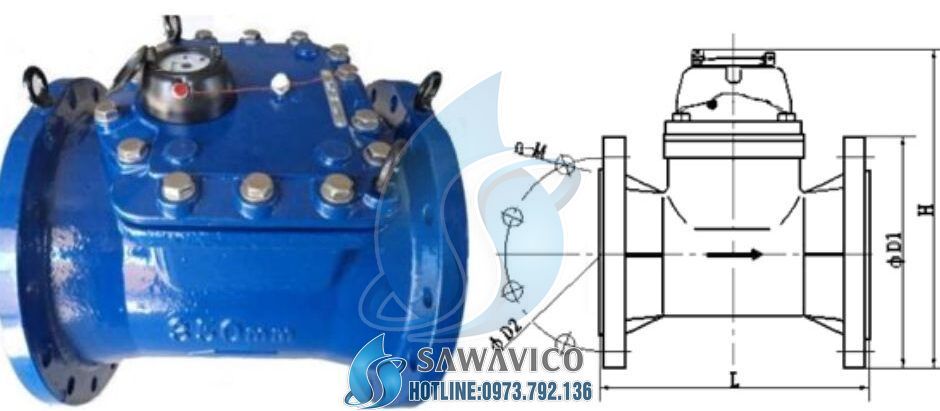

Thông số kỹ thuật của đồng hồ đo nước lạnh T-FLOW

+ Nhiệt độ nước: 0.1^oC~50^oC

+ Áp lực nước: ≤1MPa (1.6MPa cho yêu cầu đặc biệt)

+ Sai số tối đa cho phép trong vùng thấp hơn từ Qmin trở lên nhưng không bao gồm Qt là ± 5%

+ Sai số tối đa cho phép trong vùng cao hơn từ Qt trở lên và bao gồm Qs là ± 2% (± 3% đối với nước nóng)

+ Lưu lượng nhỏ nhất (m3/h): 0,8

+ Nhiệt độ làm việc cao nhất: 50°C

+ Áp suất làm việc cao nhất: 16 Bar

+ DN50 đến DN600

+ Tiêu chuẩn ISO 4064

Ưu – nhược điểm của đồng hồ đo nước lạnh T-FLOW

Ưu điểm

• Chống ăn mòn và ô nhiễm: Thân đồng hồ được làm bằng gang và được một lớp sơn epoxy màu xanh thân thiện với môi trường.
• Các bộ phận đều được làm từ các vật liệu chống ăn mòn, mặt đồng hồ làm bằng kính chịu lực nên đồng hồ có tuổi thọ cao, hoạt động tốt trong các điều kiện môi trường khắc nghiệt
• Hai đầu kết nối kiểu mặt bích: dễ lắp đặt và tháo rời, bền bỉ với áp suất cao, phù hợp với các đường ống lớn
• Kết quả đo chính xác và ổn định: Đồng hồ được sản xuất tuân theo tiêu chuẩn ISO 4064 với mặt đồng hồ được cách ly chân không với dòng nước và có vòng chống từ giúp đồng hồ không bị tác động bởi các từ tính bên ngoài
• Khả năng chịu áp lực cao: áp suất tối đa của đồng hồ là 16 Bar
• Đa dạng kích thước: từ DN50 đến DN600

Nhược điểm

• Cần kiểm tra và bảo dưỡng thường xuyên
• Có thể bị tắc nghẽn dòng chảy bởi cặn nước hoặc các chất rắn chứa trong nước
• Kết quả đo chính xác cao tuy nhiên sai số vẫn lớn hơn đồng hồ điện tử.

Ứng dụng thực tiễn của đồng hồ đo nước lạnh T-FLOW

Đồng hồ đo nước lạnh T-FLOW được sử dụng rất phổ biến. Các ứng dụng thực tế của đồng hồ có thể được kể đến như là:

• Đo lưu lượng nước sạch trong các tòa nhà, chung cư, văn phòng, xí nghiệp, mạng lưới cấp thoát nước
• Đo lưu lượng nước trong các nhà máy, xí nghiệp, khu công nghiệp
• Đo lưu lượng nước trên các đường ống kích thước từ DN50 ~ DN600.

Cách đọc và cách lắp đặt đồng hồ đo nước lạnh T-FLOW

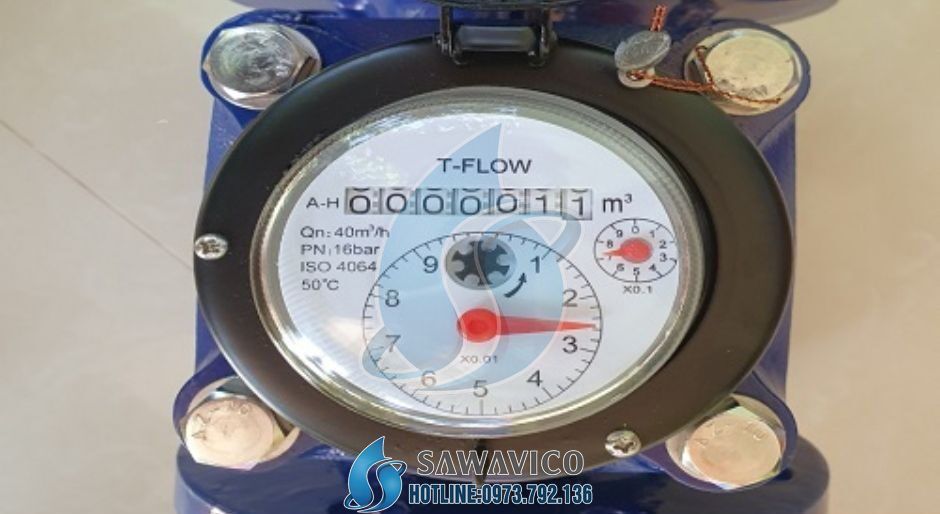

Cách đọc

Trên bề mặt của đồng hồ đo nước lạnh F-LOW gồm nhiều vòng tua vòng tua có giúp chúng ta đo tới các đơn vị thể tích nhỏ và một dãy số thể hiện lưu lượng nước tổng. Trong dãy số sẽ có các chữ số màu đen ứng với đơn vị là m³ và một chữ số màu đỏ ở cuối ứng với đơn vị là lít.

Chữ số đỏ sẽ chạy liên tục từ 0 đến 9 rồi từ 9 về không thì ta sẽ được 1m³ nước. Ta sẽ đọc được lượng nước thể hiện trên các chữ số màu đen đến khi hết chữ số biểu diễn. trên bề mặt đồng hồ.

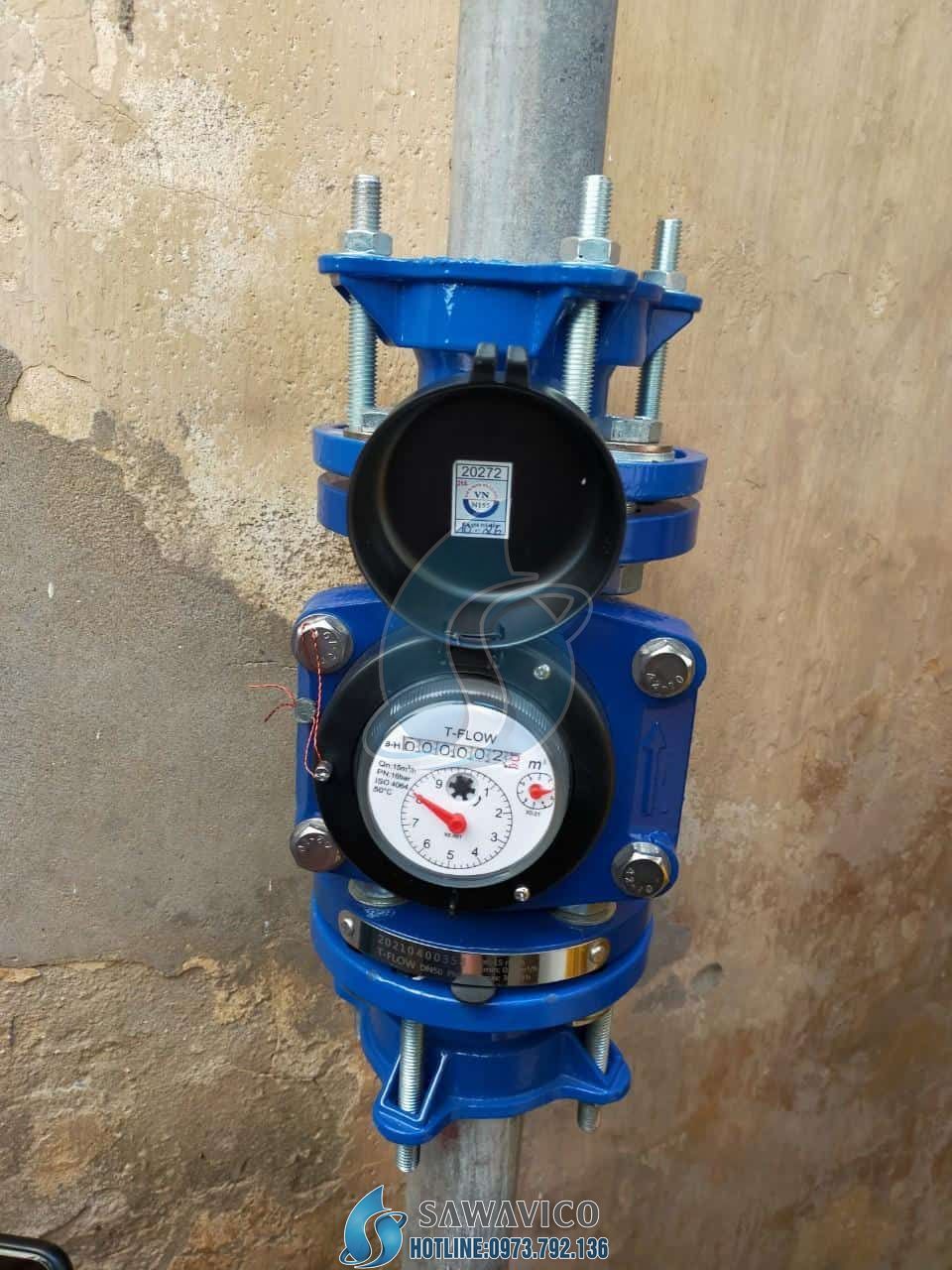

Cách lắp đặt

Để đồng hồ do nước đo nước lạnh T-FLOW có thể hoạt động đạt hiệu suất cao nhất thì quá trình lắp đặt, người thi công phải tuân thủ các bước sau:

• Đầu tiên bạn phải chọn loại đồng hồ có kích thước phù hợp với nhu cầu công trình của bạn. Nếu không chọn kích thước phù hợp, đồng hồ sẽ không đưa ra kết quả chính xác. Đồng hồ có kích thước đa dạng từ DN50-DN600, nên cũng phải chọn loại ống có kích thước tương đương
• Sau đó tiến hành kết nối đồng hồ với các ống bằng liên kết mặt bích, thực hiện siết chặt và đều tay các bulong.

Một số lưu ý khi lắp đặt:

• Chọn vị trí lắp đặt sao cho dễ quan sát và bảo trì
• Lắp đặt theo chiều dòng chảy của nước và phải tuân theo các quy tắc kỹ thuật. Không được gắn ngược chiều dòng chảy của nước hoặc gắn ngang
• Không được gắn trên các vị trí có rung động, rung chấn hoặc va chạm mạnh
• Không được gắn trên các vị trí có ánh sáng trực tiếp hoặc nhiệt độ quá cao

Ta có thể thấy đồng hồ đo nước lạnh T-FOW có cách đọc kết quả và kỹ thuật lắp đặt tương đối dễ dàng. Khi thực hiện lắp đặt có sơ đồ, kế hoạch lựa chọn địa điểm lắp phù hợp để có thể nâng công suất lên mức tối đa.

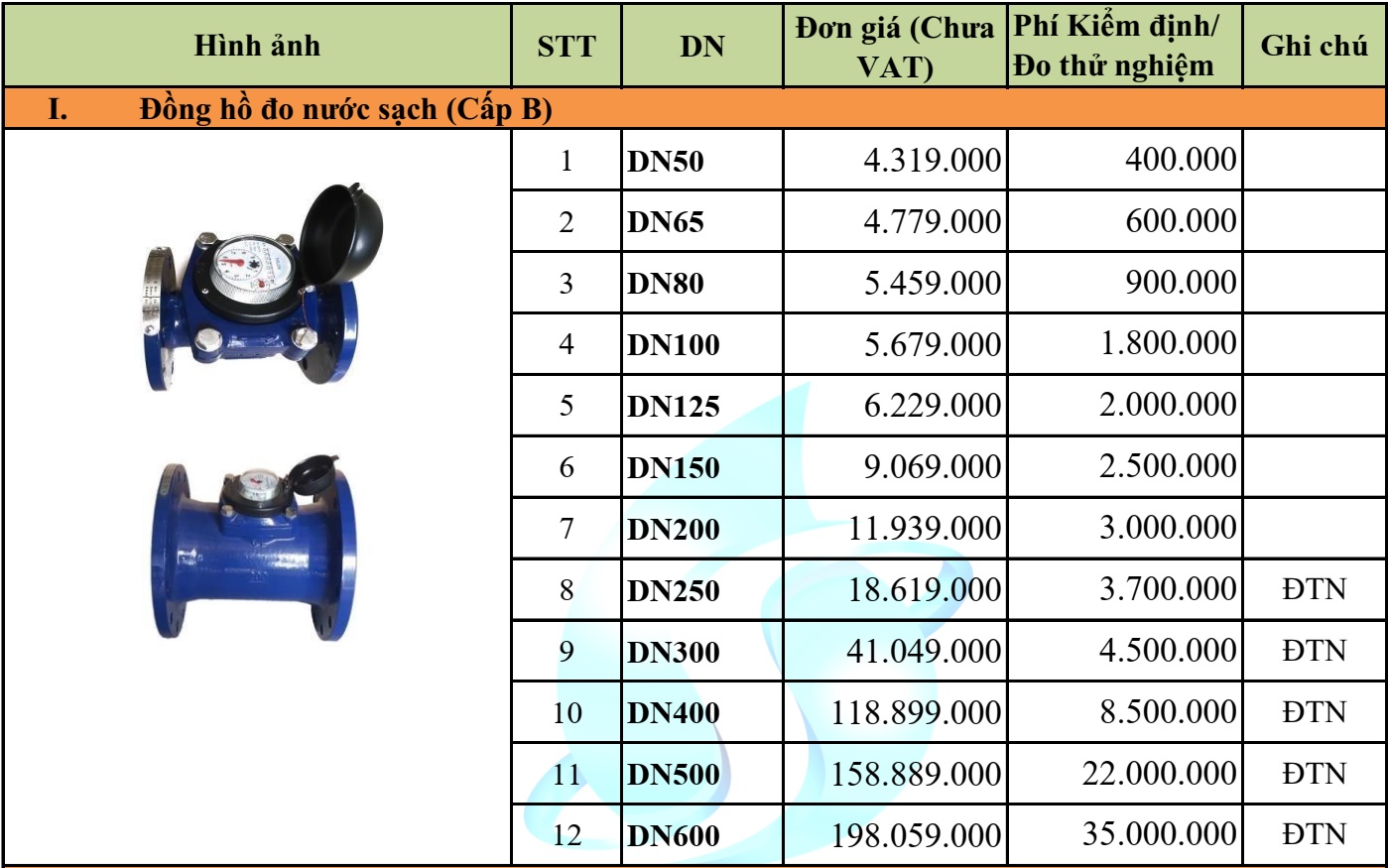

Bảng giá sản phẩm
