MÁY HÀN NHIỆT TỰ ĐỘNG D90 – D315

Máy hàn nhiệt tự động D90 – D315 (Automatic Butt Fusion Machine 315) là dòng máy hàn đối đầu ống nhựa HDPE, PPR hoàn toàn tự động, điều khiển bằng hệ thống PLC Xinjie cùng màn hình cảm ứng thông minh. Máy chuyên dùng để hàn nối ống và phụ kiện có đường kính từ 90mm đến 315mm, cho mối hàn nhanh, chính xác và độ ổn định cao.

Cấu tạo bộ máy

• Khung máy kèm bàn gia nhiệt (Frame + Heating plate)
• Hộp điều khiển PLC màn hình cảm ứng (Control box)
• Dao phay/cắt bề mặt ống (Milling cutter)
• Bàn gia nhiệt (Heating plate)
• Giỏ sắt đựng phụ kiện (Iron basket)

Ưu điểm nổi bật

• Sử dụng hệ thống PLC Xinjie, vận hành bằng màn hình cảm ứng thông minh, hỗ trợ nâng cấp từ xa.
• Thiết bị cường độ cao, độ ổn định lớn, đạt nhiệt độ hàn nhanh và chính xác.
• Tốc độ và độ ổn định vượt trội so với các hệ thống PLC giá rẻ và vi điều khiển đơn chip (single-chip).

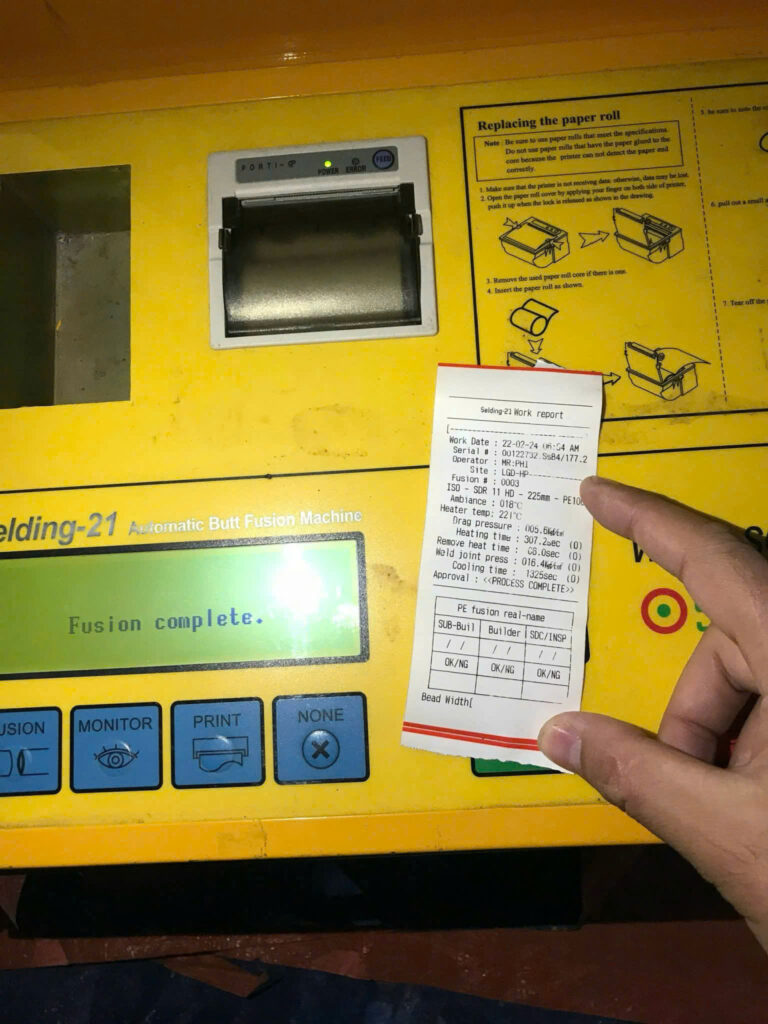

• Có thể lưu trữ lịch sử mối hàn và kiểm tra chất lượng mối hàn thông qua hệ thống đọc dữ liệu từ tủ điều khiển.

Thông số kỹ thuật (Model 315)

Máy hàn HDPE 315 hàn được ống đường kính nào?

Máy hàn HDPE 315 (D90 – D315) hàn ống và phụ kiện HDPE, PPR có đường kính từ 90mm đến 315mm. Dải này bao gồm máy hàn HDPE 90, máy hàn HDPE 100, máy hàn HDPE 160, máy hàn HDPE 200, máy hàn HDPE 250 và máy hàn HDPE 315 trên cùng một thiết bị.

Máy hàn HDPE 315 dùng phương pháp hàn nhiệt đối đầu (butt fusion). Bàn gia nhiệt làm nóng hai đầu ống, sau đó xy-lanh ép hai đầu lại tạo mối hàn liền khối chịu áp tương đương thân ống.

Bảng dải đường kính máy hàn HDPE

Máy hàn HDPE chia theo dải đường kính ống mà máy hàn được. Model D90 – D315 thuộc dải máy hàn ống phân phối, còn ống nhỏ từ 63mm dùng dải máy hàn ống HDPE 63-200 hoặc 63-250.

Nếu công trình chủ yếu hàn ống từ 63mm, dải máy hàn ống HDPE 63-200 hoặc 63-250 phù hợp hơn model D90 – D315. SAWAVICO tư vấn chọn đúng dải máy theo đường kính ống hay dùng.

Thông số kỹ thuật máy hàn HDPE 315 (D90 – D315)

Quy trình hàn đối đầu ống HDPE

Hàn đối đầu ống HDPE gồm 5 bước theo tiêu chuẩn DVS 2207-1: bào phẳng đầu ống, ép tạo gờ, gia nhiệt (ngâm nhiệt), rút bàn nhiệt và ép hàn kèm làm mát. Máy hàn HDPE 315 tự động điều khiển nhiệt độ và áp lực từng bước bằng PLC.

1. Bào hai đầu ống vuông, sạch và đồng tâm bằng dao phay.
2. Ép sơ bộ đến khi gờ nhựa xuất hiện đều quanh chu vi.
3. Gia nhiệt hai đầu ống áp lên bàn nhiệt theo thời gian ngâm nhiệt.
4. Rút bàn nhiệt nhanh rồi ép hai đầu ống vào nhau.
5. Giữ áp lực ép suốt thời gian làm mát trước khi tháo kẹp.

Nhiệt độ, áp lực và thời gian chính xác là giá trị tham khảo theo tiêu chuẩn. Thợ hàn cần tuân theo datasheet của ống (PE80/PE100, SDR) và hướng dẫn máy, không trộn thông số giữa các tiêu chuẩn DVS 2207-1, ISO 21307 và ASTM F2620.

Cách chọn máy hàn HDPE theo đường kính ống

Chọn máy hàn HDPE sao cho đường kính ống hay dùng nằm ở giữa dải hoạt động của máy, không nằm ở mép dải. Máy hàn HDPE 315 (D90 – D315) vì vậy tối ưu cho ống phân phối cỡ 160, 200 và 250mm.

• Xác định dải đường kính ống của dự án trước khi chọn máy.
• Ưu tiên máy có đường kính hay dùng ở giữa dải hàn.
• Kiểm tra nguồn điện tại công trường (máy hàn HDPE 315 dùng 220V, 5,85kW).
• Cần hàn ống từ 63mm thì chọn dải 63-200 hoặc 63-250 thay vì D90 – D315.

Câu hỏi thường gặp về máy hàn HDPE 315

Máy hàn HDPE 315 hàn tối đa ống bao nhiêu?

Máy hàn HDPE 315 hàn tối đa ống HDPE đường kính 315mm và tối thiểu 90mm. Máy hàn được cả ống HDPE và PPR trong dải 90 – 315mm.

Máy hàn HDPE 315 hàn được ống 90, 100, 160, 200, 250 không?

Máy hàn HDPE 315 hàn được ống 90, 100, 160, 200 và 250mm vì các cỡ này nằm trong dải 90 – 315mm. Một thiết bị D90 – D315 thay cho nhiều máy hàn HDPE 90, 160, 200 và 250 riêng lẻ.

Máy hàn ống HDPE 63-200 và 63-250 khác gì máy D90 – D315?

Máy hàn ống HDPE 63-200 và 63-250 hàn được ống nhỏ từ 63mm, còn máy D90 – D315 hàn từ 90mm. Chọn dải 63-200 hoặc 63-250 khi dự án cần hàn ống dịch vụ cỡ nhỏ dưới 90mm.

Máy hàn HDPE 315 dùng nguồn điện gì?

Máy hàn HDPE 315 dùng điện áp 220V với tổng công suất 5,85kW. Áp suất làm việc đạt 0 – 6,3 MPa và sai số nhiệt độ chỉ ± 3°C nhờ điều khiển PLC Xinjie.

Máy hàn HDPE 315 có hàn được ống PPR không?

Máy hàn HDPE 315 hàn được cả ống HDPE và ống PPR trong dải 90 – 315mm. Máy hàn đối đầu tự động cho mối hàn nhanh, sai số mối hàn ≤ 0,2mm.

Mua máy hàn HDPE 315 chính hãng ở đâu?

Mua máy hàn HDPE 315 (D90 – D315) chính hãng tại SAWAVICO qua hotline 0818.234.678. SAWAVICO tư vấn chọn dải máy hàn HDPE phù hợp, gồm cả dải 63-200 và 63-250 theo nhu cầu.

Báo giá máy hàn HDPE 315 tại SAWAVICO

SAWAVICO cung cấp máy hàn HDPE 315 (D90 – D315) tự động PLC Xinjie chính hãng, hàn ống HDPE/PPR từ 90 đến 315mm. Liên hệ hotline 0818.234.678 để nhận báo giá máy hàn HDPE 90, 160, 200, 250, 315 và tư vấn dải máy hàn ống HDPE 63-200, 63-250.
