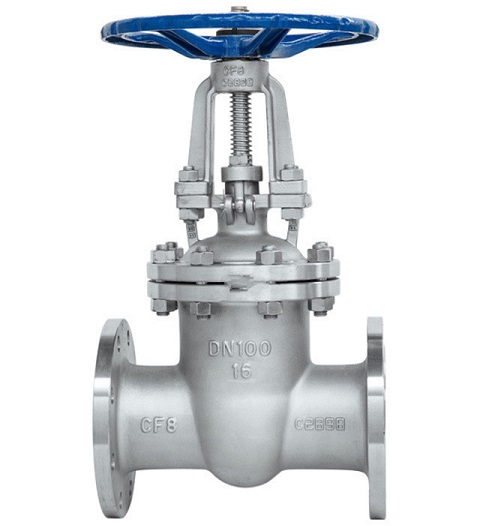

VAN CỔNG INOX

Van cổng inox

Thông tin sản phẩm

Van cổng inox là loại van cổng (Van cửa – van chặn) được cấu tạo hoàn toàn bởi các vật liệu inox 304, inox 201 hoặc inox 316. Chúng chuyên dùng để đóng mở và kiểm soát dòng chảy trên đường ống khi đi qua van. Van được kết nối với đường ống bằng mặt bích hoặc nối ren. Van đóng mở bằng tay quay để nâng di chuyển đĩa van lên hoặc xuống tác dụng trực tiếp vào dòng chảy như việc nâng hạ cánh cổng vậy.

Với chất liệu từ inox nên có khả năng chống oxy hóa cao nên van cửa inox được sử dụng rộng rãi trong nhiều loại môi trường khác nhau từ nước sạch đến nước thải, hóa chất với kích thước đa dạng từ DN15 – DN1200.

Van cổng inox 304, inox 316 phổ biến với mọi kích thước đường ống, từ cỡ ống phi 21 đến các ống phi 355, phi 406 hay phi 508. Với các ống bé từ phi 21 đến phi 60 thì phổ biến các loại van cổng inox lắp ren, còn các cỡ lớn hơn thì dùng van cổng inox lắp mặt bích.

Nguyên lý vận hành của van cổng khá đơn giản. Đĩa van nằm trong đường ống kết hợp với gioăng làm kín sẽ có độ kín tuyệt đối, ngăn không cho dòng chảy đi qua. Để vận hành van hoạt động, chỉ cần vận hành bộ phận tay quay sẽ điều chỉnh được đĩa van nâng lên hoặc hạ xuống để đóng hoặc mở dòng chảy.

Điều đáng lưu ý ở đây cần phải nhắc đến là van cổng chỉ nên dùng để đóng hoàn toàn hoặc mở hoàn toàn, không nên dùng để điều tiết lưu lượng theo mức độ khác nhau vì điều này sẽ dẫn đến sự chênh áp giữa đầu vào và đầu ra khiến dòng chảy đi qua siết hơn và ảnh hưởng trực tiếp đến tuổi thọ của đĩa van. Trong trường hợp áp lực dòng chảy rất lớn sẽ dẫn đến nhanh chóng làm mòn đĩa van.

Thông số kỹ thuật của Van cổng inox

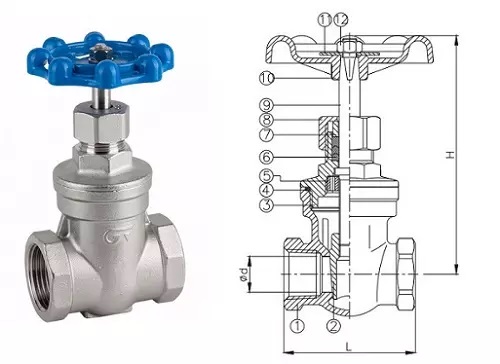

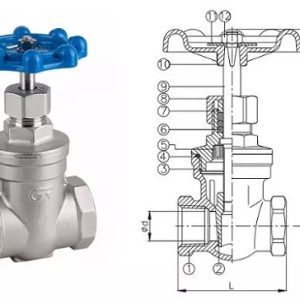

Van cổng inox nối ren

Thông số kĩ thuật:

• Kích cỡ: DN15, DN20, DN25, DN32, DN40, DN50
• Vật liệu: inox 304, inox 316, inox 201
• Kiểu nối: lắp ren
• Điều khiển bằng: tay vặn
• Áp lực làm việc max:16 bar
• Nhiệt độ làm việc: 180 độ C
• Xuất xứ: Hàn Quốc, Trung Quốc
• Bảo hành: 12 tháng.

Van cửa ren inox kích thước bé từ 2 inh trở xuống với kiểu nối ren trong 2 đầu. Những loại van này thường sử dụng trong các đường ống bé trong sinh hoạt hoặc trong công nghiệp, sử dụng cho đường nước nóng, nước lạnh hoặc đường nước thải, hóa chất nhẹ.

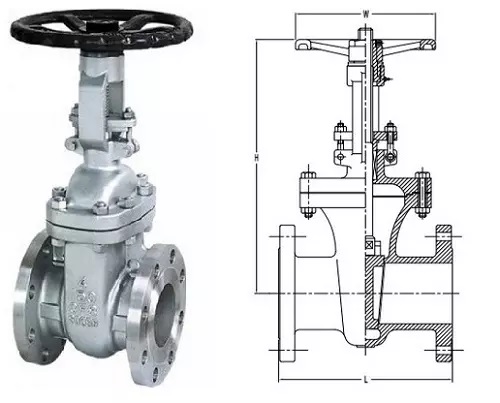

Van cổng inox nối bích

Thông số kĩ thuật:

• Chất liệu van: inox 304, inox 316, inox 201
• Đệm làm kín: Teflon
• Kích cỡ: DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN500, DN600.
• Điều khiển bằng: tay quay
• Kiểu kết nối: mặt bích
• Tiêu chuẩn mặt bích: JIS10K, BS PN16, DIN, ANSI Clas150
• Áp lực cho phép: 16kg/cm2
• Nhiệt độ làm việc: -10 ~ 180 độ C
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc, Nhật Bản
• Bảo hành: 12 tháng.

Van cửa inox mặt bích có cấu tạo chắc chắn, kiểu nối mặt bích 2 đầu sẽ giúp thuận tiện thi công ở những đường ống lớn. Ở các hệ thống Việt Nam hiện nay phổ biến với van cổng mặt bích tiêu chuẩn JIS10K và tiêu chuẩn BS, ngoài ra còn có van cổng mặt bích ANSI theo tiêu chuẩn châu Mỹ. Van cổng mặt bích tồn tại dưới 2 dạng van cổng ty chìm và ty nổi, tuy nhiên phổ biến nhất là van cổng inox ty nổi vì chúng thường được sản xuất đồng bộ với những kích thước lớn và rất lớn.

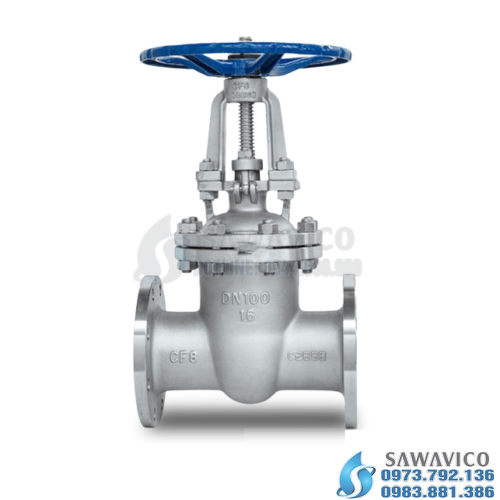

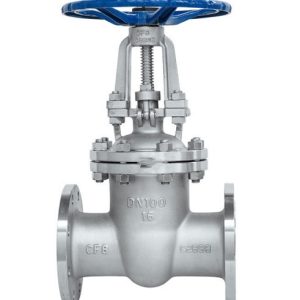

Một số hình ảnh về sản phẩm Van cổng inox
