Chi tiết cấu tạo máy hàn ống HDPE đơn giản dễ hiểu

Cấu tạo máy hàn ống HDPE như thế nào mà có thể mang đến sự hỗ trợ lớn thế trong thi công và lắp đặt thiết bị? Hãy đọc bài viết này của SAWAVICO để tìm kiếm câu trả lời về nguyên lý hoạt động, cấu tạo máy, cũng như các tiêu chí chọn mua máy hàn ống HDPE tốt nhất nhé!

Tổng quan về máy hàn ống HDPE

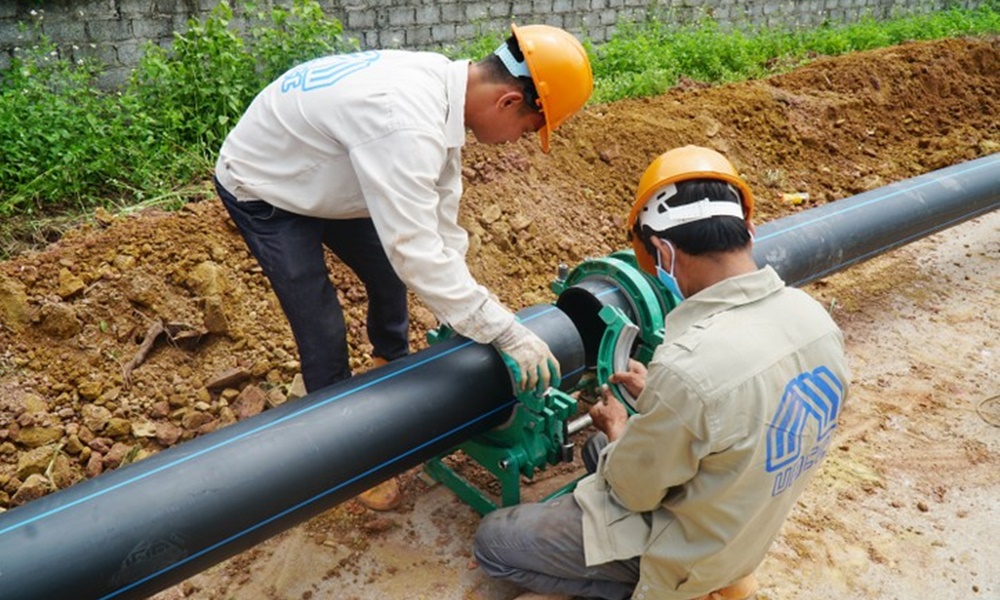

Máy hàn ống HDPE là thiết bị chuyên dụng dùng để kết nối các đoạn ống và thiết bị sử dụng nhựa HDPE lại với nhau một cách chắc chắn và chính xác. Đối với các công trình lớn, chiếc máy hàn ống HDPE là công cụ đắc lực giúp công trình được hoàn tất nhanh chóng, tiết kiệm chi phí cũng như sức lao động.

Nguyên lý hoạt động của máy hàn ống HDPE

Nguyên lý hoạt động chính của máy hàn ống là sử dụng nhiệt, làm nóng chảy hai đầu ống và liên kết chúng lại với nhau. Sau khi nguội nơi gắn kết sẽ trở thành một mối nối hoàn chỉnh, kín kẽ, không khe hở.

Phương pháp hàn ống HDPE

Có 3 phương pháp hàn ống HDPE chính là hàn đối đầu, hàn điện trở và hàn nhiệt đùn.

Phương pháp hàn đối đầu (Butt Fusion Welding)

Phương pháp này trước tiên sử dụng nhiệt để làm nóng chảy các đầu ống, sau đó tạo áp lực để kết dính chúng lại với nhau. Sử dụng cho những đường ống có đường kính lớn, cần không gian rộng và người thi công có tay nghề cao.

Phương pháp hàn điện trở (Electrofusion)

Phương pháp yêu cầu dùng phụ kiện (như co, tê, măng sông…) để hàn nối. Dòng điện đi qua cuộn dây điện trở trong phụ kiện sẽ truyền nhiệt  mà làm nóng chảy nhựa, từ đó mà tạo thành liên kết. Phương pháp này dễ dàng hàn các ống có đường kính nhỏ (ít hơn 90mm), độ chính xác cao, dễ dàng áp dụng ngay cả trong không gian chật hẹp, tuy nhiên sẽ tăng chi phí khớp nối.

Phương pháp hàn nhiệt đùn (Extrusion Welding)

Sử dụng phương pháp này sẽ đẩy nhựa nóng vào vị trí cần hàn, thường được áp dụng khi sửa chữa hoặc vá lại các ống, tấm nhựa HDPE. Ưu điểm nhanh, không yêu cầu thiết bị lớn, nhưng cần thợ có tay nghề và không phù hợp với các trường hợp cần chịu áp lực cao.

Xem thêm: HƯỚNG DẪN SỬ DỤNG MÁY HÀN ỐNG HDPE

Cấu tạo máy hàn ống HDPE

Về cơ bản, cấu tạo của máy hàn ống HDPE sẽ có những bộ phận chính là bộ kẹp, bộ gọt, bộ gia nhiệt, khung đỡ. Sau đó tùy vào loại máy mà có thêm những bộ phận quan trọng khác. Máy hàn cơ sẽ có hệ thống cơ khí. Máy hàn ống động lực thủy lực sẽ có cụm động cơ thủy lực và bộ điều khiển thủy lực. Tương tự, máy hàn điện trở sẽ có bộ điều khiển điện đi cùng hệ thống dây nối.

Tại SAWAVICO có đầy đủ các loại máy hàn ống HDPE từ cơ, thủy lực đến điện trở, bạn có thể tham khảo để chọn mua một chiếc phù hợp với nhu cầu sử dụng.

Cấu tạo máy hàn ống HDPE – Bộ kẹp

Bộ kẹp trong cấu tạo máy hàn ống HDPE được thiết kế để cố định và căn chỉnh hai đầu ống HDPE trong quá trình hàn. Các bộ kẹp thường có kích cỡ khác nhau tùy loại máy, cũng dễ dàng tháo lắp để phù hợp với nhiều đường kính ống khác nhau.

Bộ gọt (máy bào) của máy hàn ống HDPE

Máy bào để bào các mặt cắt của ống cho phẳng và nhẵn, đảm bảo bề mặt tiếp xúc tốt cho mối hàn. Có thể là bộ phận tháo rời, giúp việc thi công và bảo dưỡng thuận tiện hơn.

Bộ gia nhiệt (mâm nhiệt) của máy hàn ống HDPE

Bộ gia nhiệt là bộ phận có đĩa nhiệt được làm nóng đến nhiệt độ cài đặt trước (khoảng 400℃) để làm nóng chảy bề mặt ống. Bề mặt bộ gia nhiệt được phủ chống dính PTFE để tránh dính ống nhựa. Có hệ thống kiểm soát nhiệt độ độc lập và chức năng tự động ngắt khi đạt nhiệt độ cài đặt, giúp tiết kiệm thời gian và đảm bảo an toàn.

Khung đỡ của máy hàn ống HDPE

Khung đỡ là giá đỡ của máy, có nhiệm vụ nâng đỡ máy, giúp đặt máy gọt, đĩa nhiệt vào đúng vị trí làm việc.

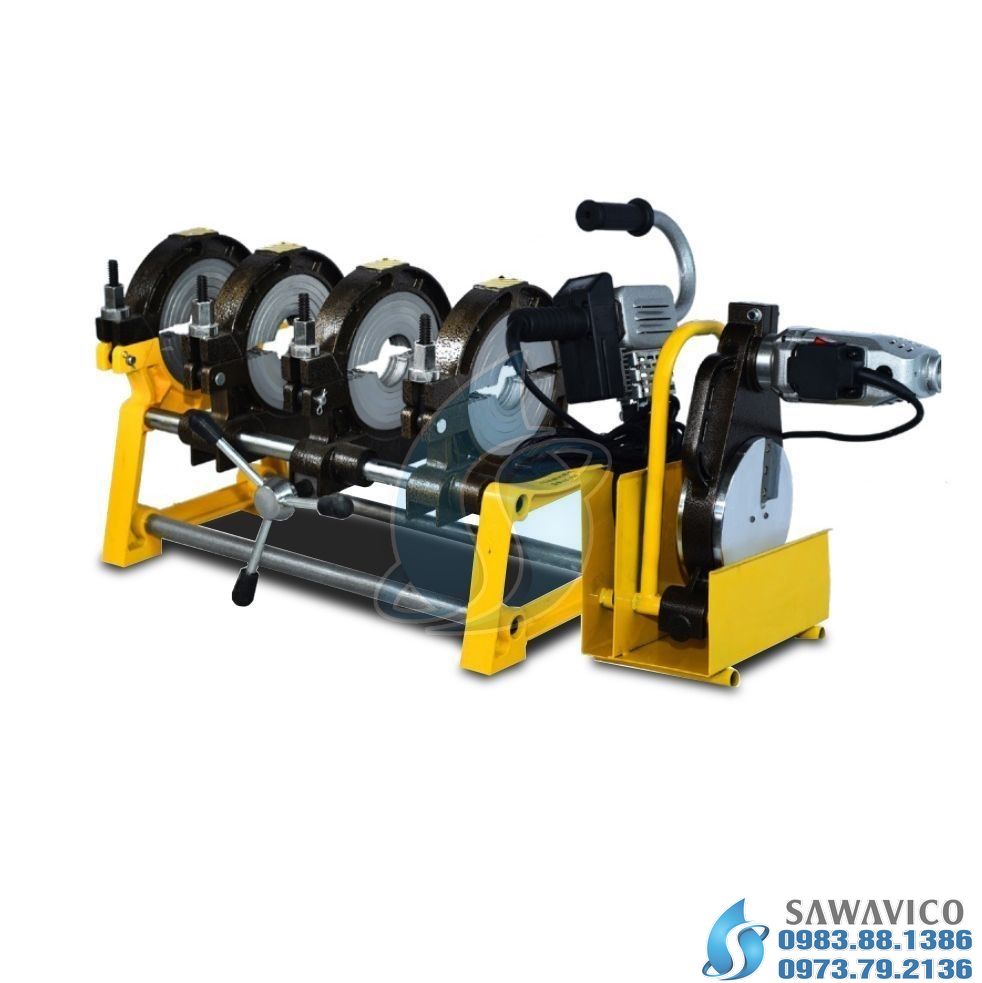

Hệ thống cơ khí của máy hàn ống cơ HDPE

Đối với máy hàn cơ, hệ thống này dùng vô lăng để di chuyển các bộ phận, giúp thao tác chính xác và nhẹ nhàng.

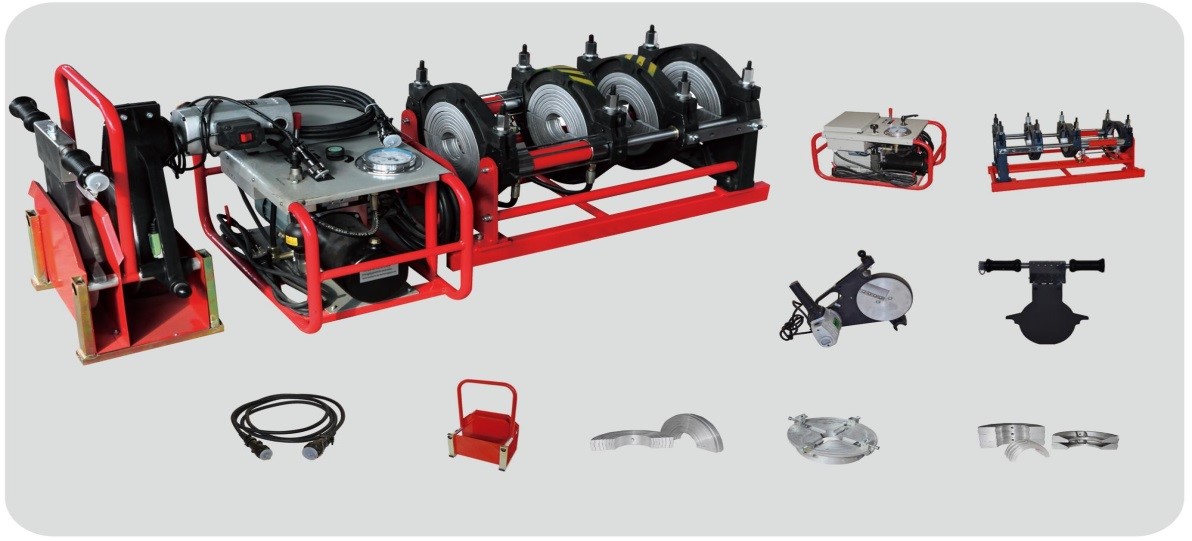

Động cơ thủy lực của máy hàn thủy lực HDPE

Là bộ phận tạo lực cho máy hoạt động bằng cách sử dụng hệ thống thủy lực. Mô tơ thủy lực này kết hợp với hệ thống điều khiển bằng điện để điều khiển các xy-lanh thủy lực, giúp di chuyển bộ gia nhiệt và các bộ kẹp ống một cách chính xác và mạnh mẽ.

Bộ điều khiển thủy lực của máy hàn thủy lực HDPE

Bao gồm các đồng hồ đo hiển thị nhiệt độ, áp lực và thời gian hàn. Cho phép người dùng điều chỉnh các thông số và kiểm soát quá trình hàn, làm nguội một cách hiệu quả. Hệ thống thủy lực có thể bắt đầu vận hành ở áp lực thấp để đảm bảo độ tin cậy cho mối hàn, đặc biệt với các ống có tiết diện nhỏ.

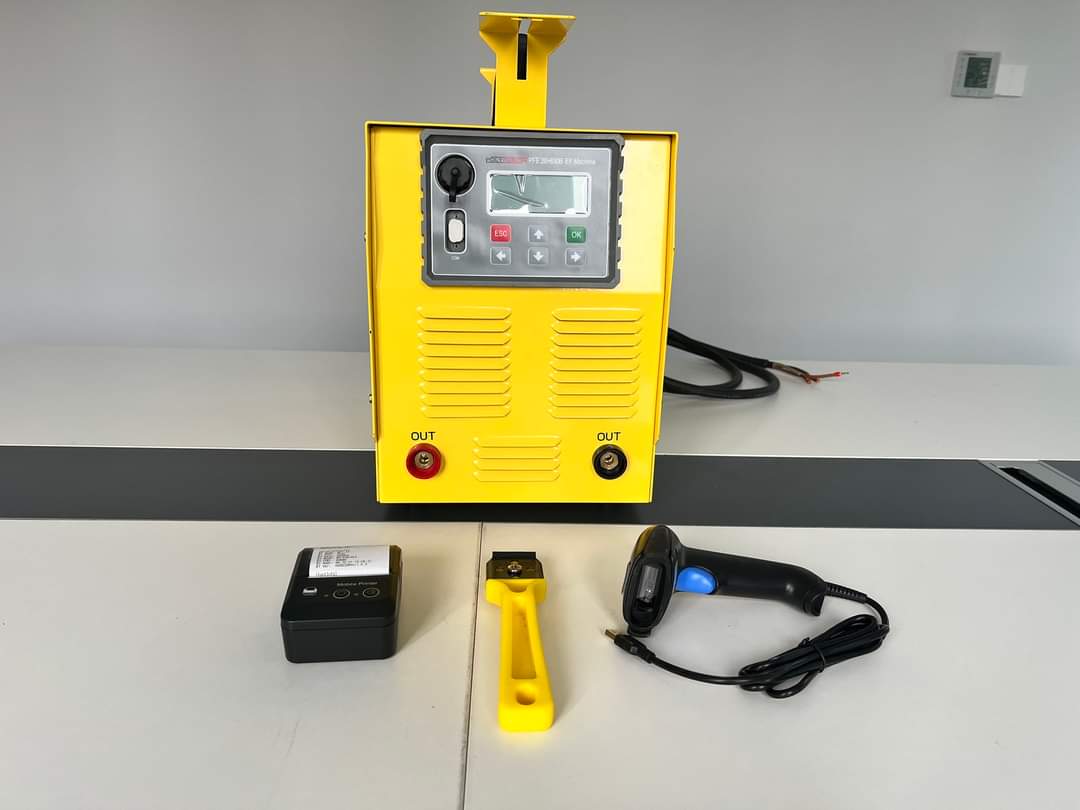

Bộ điều khiển điện của máy hàn điện trở HDPE

Bộ điều khiển điện sẽ có màn hình điều khiển hiển thị thông số quan trọng như điện áp, dòng điện, thời gian hàn. Dây nguồn kết nối điện với máy, dây nối cắm vào cổng trên phụ kiện nối, cung cấp dòng điện làm nóng chảy lớp nhựa nối chúng lại làm một.

Với một số máy như máy hàn điện trở D20 – D500, còn có thiết bị đọc mã vạch đi kèm để đọc mã vạch trên phụ kiện nối. Mã vạch (barcode) này cho phép máy hàn điện trở tự động nhận dạng và cài đặt thông số hàn phù hợp.

Ưu điểm vượt trội của máy hàn ống HDPE

Sử dụng máy hàn ống HDPE mang lại kết quả ưu việt hơn hẳn so với các phương pháp truyền thống (dùng keo dán, nối ren…), cụ thể:

• Tiết kiệm thời gian và công sức: Máy hàn ống HDPE cho phép bạn giảm bớt thời gian và sức lực trong việc tạo một ống nối, từ đó gia tăng hiệu suất.
• Tạo ra mối nối chắc chắn và kín nước: Mối hàn có độ bền cao, liền mạch, không lo rò rỉ, giúp hệ thống dẫn nước, dẫn khí được hoạt động tốt.
• Tính thẩm mỹ: Mối nối được tạo ra từ máy hàn ống HDPE không chỉ chắc chắn mà còn đẹp, gọn gàng, không để lại vết keo thừa hay các chi tiết lồi lõm trên mối.
• Tiết kiệm chi phí: Việc tạo ra mối nối tốt ngay từ đầu giúp giảm khả năng hư hại, từ đó giảm chi phí sửa chữa, tiền mua nguyên vật liệu và chi phí nhân công.

Tiêu chí lựa chọn máy hàn ống HDPE

Để lựa chọn máy hàn ống HDPE phù hợp, bạn nên cân nhắc các tiêu chí dưới đây:

Đường kính ống cần hàn

Nếu máy không phù hợp với đường kính ống sẽ không hàn được. Ví dụ, máy hàn thủy lực D280-D500 cung cấp dải hàn từ D280-500mm, nếu nhỏ hơn 280mm thì không thể sử dụng, lớn hơn 500mm cũng không phù hợp.

Không gian và môi trường thi công

Nếu sử dụng trong không gian nhỏ hẹp, máy hàn ống thủy lực chưa chắc đã là lựa chọn quá phù hợp. Nếu địa điểm thi công là ngoài trời, hầm ngầm, vùng ẩm ướt hay nắng nóng thì nên chọn máy chịu nước, chống bụi, vỏ bền, chịu nhiệt. Ưu tiên thiết kế gọn nhẹ nếu phải di chuyển nhiều.

Tính năng an toàn và tự động hóa

Ưu tiên các loại có khả năng cảnh báo lỗi, ngắt nhiệt tự động, dừng khẩn cấp để đảm bảo an toàn. Với máy hàn điện trở thì có máy đọc mã vạch là một điểm cộng lớn.

Bảo hành, hỗ trợ kỹ thuật và linh kiện thay thế

Nên chọn nhà cung cấp có bảo hành chính hãng, phụ tùng sẵn có, hỗ trợ hướng dẫn vận hành. Tránh máy rẻ nhưng khó sửa hoặc không có linh kiện. Tại SAWAVICO, khi mua máy sẽ được bảo hành 12 tháng trên toàn quốc, đồng thời cũng có thể dễ dàng mua các linh kiện thay thế. Do đó bạn hoàn toàn có thể yên tâm khi sử dụng dịch vụ của chúng tôi!

Ngân sách và chi phí

Nghiên cứu giá thành sản phẩm cũng như tính toán dự chi ngân sách trước khi đặt mua một chiếc máy hàn ống HDPE là vô cùng cần thiết. Nếu bạn cần tư vấn về một sản phẩm nào trong hệ thống của SAWAVICO, chúng tôi luôn sẵn sàng để hỗ trợ bạn.

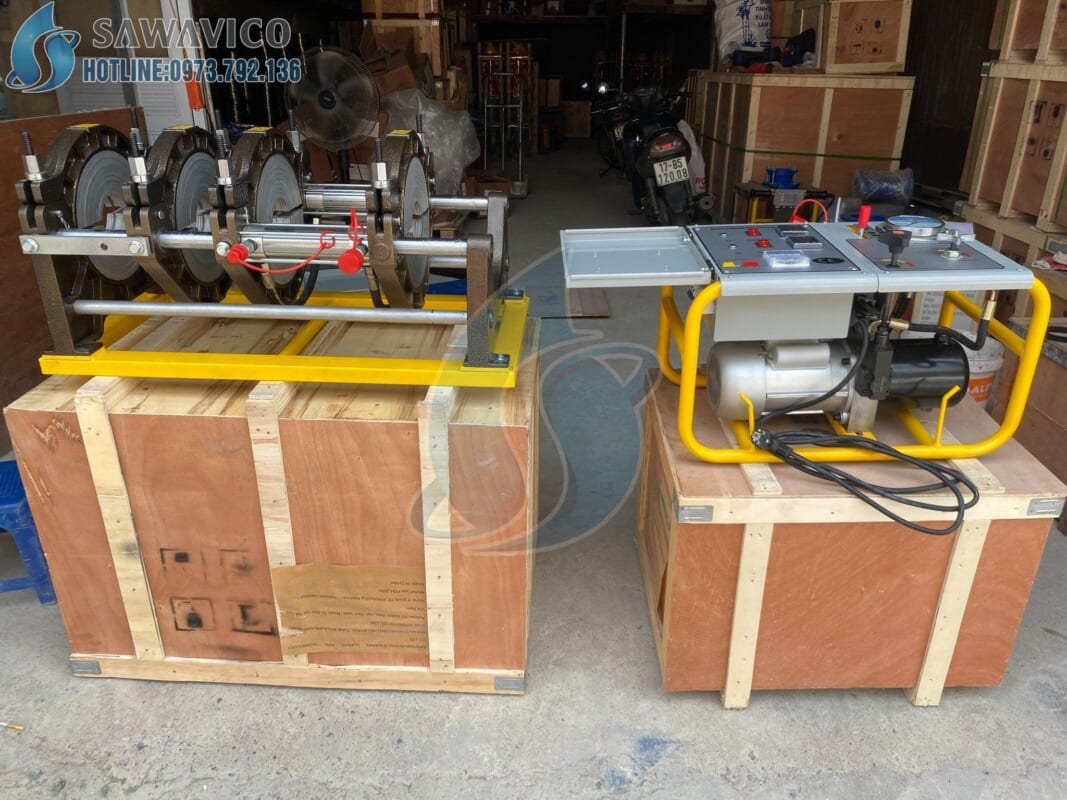

Địa chỉ mua máy hàn ống HDPE tại SAWAVICO

Nếu bạn quan tâm tới các sản phẩm máy hàn ống HDPE tại SAWAVICO, hãy liên hệ với chúng tôi để được tư vấn kỹ càng nhất!

Địa chỉ:

VP Hà Nội: Số 9 Ngọc Hồi, Phường Yên Sở, TP. Hà Nội.

VP Hồ Chí Minh: 124/2 KDC Phạm Văn Hai, Tân Vĩnh Lộc, TP. Hồ Chí Minh.

Hotline: 0818.234.678 hoặc 0818.234.678.

Trên đây là thông tin cũng như cấu tạo cơ bản của máy hàn ống HDPE SAWAVICO đã tổng hợp được. Đừng quên theo dõi chúng tôi để cập nhật thông tin về các thiết bị, vật tư cho các hệ thống đường ống nước, đồng hồ nước, cùng hệ thống phòng cháy chữa cháy nhé!
