VAN BƯỚM TAY QUAY AUT

Van Bướm Tay Quay AUT

Thông tin sản phẩm

Van bướm tay quay AUT là một thiết bị van công nghiệp với khả năng đóng mở lưu thông dòng lưu chất trong đường ống. Được sản xuất tại cơ sở AUT có nhà máy tại Malaysia. Van với cấu tạo nhỏ gọn, cách thức vận hành dễ dàng, tính hữu dụng cao, giá thành rẻ hơn các dòng van khác nên được ứng dụng vô cùng phổ biến. Van bướm có kích cỡ từ DN50 – DN800, đa dạng về kiểu kết nối nên có thể phù hợp với bất kì đường ống hệ thống từ bé đến lớn.Xuất xứ: Malaysia

Với cơ chế đóng mở góc quay 90 độ cho phép van có khả năng điều tiết lưu lượng dòng chất với những góc mở khác nhau. Ngoài ra do chế tạo bằng rất nhiều các chất liệu khác nhau như: gang, inox, thép, nhựa nên có thể ứng dụng cho các môi trường làm việc: nước, hơi nóng, khí nén, xăng dầu, hóa chất, các dung dịch muối.

• Áp lực: PN16
• Nhiệt độ làm việc: 0 đến 90 độ C.
• Tiêu chuẩn ; BS 5163/ BS 4504
• Thân van và tay quay được làm từ gang GG25
• Trục (ty van) được làm từ thép không rỉ X12Cr13 (1.4005) -SS416
• Gioăng được làm từ thép với tấm crom
• Miếng đệm và vòng O làm từ EPDM
• Khóa (chốt chính) làm từ thép
• Hộp bánh răng làm từ gang cầu hoặc gang xám
• Lá van (hay còn gọi là đĩa van, cửa cổng xả) làm từ thép không gỉ, được làm kín bằng đường viền (liner) làm từ cao su EPDM/NBR có độ đàn hồi tốt, giúp chống rò rỉ nước tối ưu trong quá trình van hoạt động
• Kiểu kết nối: Nối mặt bích



Nguyên lý hoạt động

Để một van bướm tay quay hoạt động chúng ta cần tác dụng lực lên phần trục quay của van. Khi van đã được lắp đặt vào trong hệ thống, hầu hết các đĩa van đều ở trạng thái đóng. Sử dụng phần tay quay điều khiển vô lăng quay theo cơ chế góc ¼ (90 độ). Lúc này đĩa van sẽ từ từ quay cho đến khi đạt trạng thái vuông góc với thân van sẽ cho phép dòng chất đi qua với lưu lượng tối đa.

Đối với dòng van điều khiển điện, khí nén đã được lập trình sẵn hành trình hoạt động khi cung cấp nguồn điện hoặc khí nén sẽ sinh ra momen xoắn lực tác động lên trục giúp van vận hành. Ngoài ra chúng ta có thể điều tiết lưu lượng bằng các mở theo góc tùy chỉnh của người sử dụng.

Ưu nhược điểm van bướm tay quay AUT

Ưu điểm của van

• Thiết kế gọn nhẹ nên rất dễ dàng cho quá trình lắp đặt, sửa chữa và thay thế. Chiếm ít không gian để có thể vận hành, hoạt động trong hệ thống.
• Van có khối lượng nhỏ hơn với những loại van cổng, van cầu có cùng kích thước đường ống.
• Hành trình đóng mở van nhanh, thực hiện với góc quay 90 độ và đòi hỏi lực tác dụng thấp để có thể vận hành.
• Đa dạng về chất liệu, kiểu kết nối, kích cỡ từ DN40 – DN1200 nên phù hợp với tất cả các môi trường làm việc hay hệ thống đường ống kết nối.
• Thiết kế đĩa van hoàn hảo nên khi vận hành không làm giảm áp suất hay tốc độ dòng chảy khi đi qua van.
• Lớp gioăng làm kín bao phủ toàn bộ đĩa van nên cho phép khả năng chống rò rỉ rất cao trong suốt quá trình làm việc.

Nhược điểm của van

• Van không thích hợp dùng cho điều tiết các dòng lưu chất có áp lực cao, chỉ nên sử dụng với những áp suất dòng thấp, độ chênh lệch áp suất thấp hơn nhiều so với van cổng, van cầu hay van bi.
• Khi đóng mở với tốc độ quá nhanh sẽ gây ra hiện tượng búa nước cho toàn hệ thống, ảnh hưởng và gây thiệt hại cao.
• Dễ bị kẹt và rách gioăng khi gặp các vật cứng

Ứng dụng của sản phẩm

• Van được sử dụng trong các hệ thống điều điều tiết lưu lượng dòng chảy là chất lỏng, khí, hơi, dạng bột của các nhà máy công nghiệp.
• Sử dụng trong các nhà máy sản xuất thực phẩm, đồ uống, dược phẩm hay thậm trí cả các hệ thống có liên quan đến hóa chất.
• Dùng trong các hệ thống cấp thoát nước, xử lý nước của các khu dân cư, khu công nghiệp.
• Sử dụng trong các nhà máy xi măng, gạch men, khai thác khoáng sản, than đá, mỏ quặng.
• Van còn được sử dụng trong các lĩnh trồng trọt, chăn nuôi. Giúp các hệ thống làm việc khoa học và tự động hóa dây truyền. Gia tăng hiệu quả và năng suất công việc.
• Sử dụng trong các hệ thống thủy điện, thủy lợi giúp cấp thoát, điều tiết nước trong hệ thống.

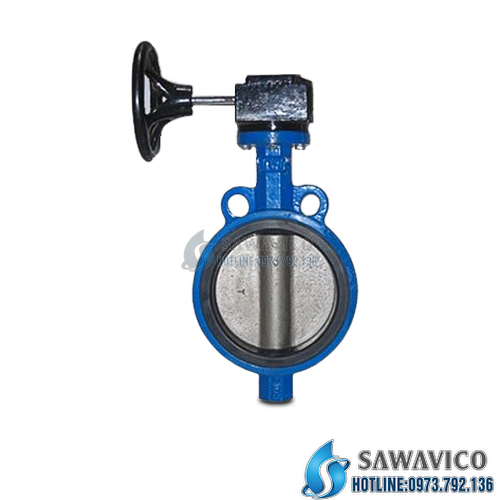

Một số hình ảnh về sản phẩm

Xem thêm: van aut – malaysia

Bảng giá sản phẩm

Mọi chi tiết về sản phẩm Van bướm tay quay AUT xin vui lòng liên hệ hotline: 0983881386 – 0973792136 để có giá tốt hơn và được tư vấn hoàn toàn miễn phí!
