Khớp nối mềm FF – Đai ngoàm ống nong
Nội dung
- 1 Thông tin sản phẩm
- 2 Thông số kỹ thuật của Khớp nối mềm FF – Đai ngoàm ống nong
- 3 Ưu điểm
- 4 Khớp nối mềm FF – Đai ngoàm ống nong
- 5 Ứng dụng của
- 6 Khớp nối mềm FF – Đai ngoàm ống nong
- 7 Cách sử dụng và lắp đặt Khớp nối mềm FF – Đai ngoàm ống nong
- 8 Một số hình ảnh về sản phẩm Khớp nối mềm FF – Đai ngoàm ống nong
Thông tin sản phẩm

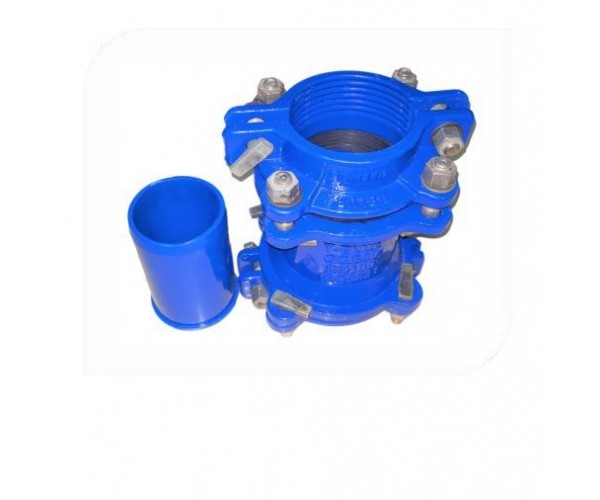

Khớp nối mềm FF là loại khớp nối chủ yếu được sử dụng hỗ trợ kết nối các đường ống lại với nhau. Đây là dòng phụ kiện khớp nối gang có tác dụng bảo vệ cho hệ đường ống hoạt động an toàn , tạo ra độ co giãn nhất định, chống lại sự rung lắc của đường ống trong quá trình hoạt động giúp giảm nguy cơ nứt vỡ đường ống.
Đây là phụ kiện khớp nối mềm được làm từ chất liệu gang, có thể nối được với nhiều loại ống khác nhau với mục đích đảm bảo sự an toàn của đường ống và hệ thống đường ống trong quá trình vận hành, hạn chế sự nứt vỡ khi chịu sự ảnh hưởng của áp suất tăng giảm đột ngột,…
Khớp nối mềm FF được sản xuất với vật liệu chính là gang cầu (gang dẻo). Gang cầu nổi tiếng là loại kim loại có nhiều đặc tính tốt, vượt trội hơn hẳn những chất liệu khác. Một số đặc tính có thể kể đến như hấp thụ tiếng ồn tốt, độ bền cao, độ co ngót ít, và khả năng chịu tác động ngoại lực cũng như khả năng íy bị ăn mòn cao. Chính bởi những ưu điểm nổi trội của gang cầu mà nó được sử dụng rất phổ biến và rộng rãi để chế tạo các vật liệu, phụ kiện ứng dụng trong các hệ thống cấp thoát nước.
Ngoài ra, khớp nối mềm FF còn được phủ cả bên trong và bên ngoài một lớp sơn epoxy. Lớp sơn này giúp cho mối nối không bị oxy hóa hay bị rỉ. Điều này cũng giúp tăng phần nào độ bền của hệ thống đường ống.
Khớp nối mềm FF có cấu tạo tương đối đơn giản gồm 4 phần: thân, nắp (vành), gioăng, bulong.
- Thân: được đúc thành một khối nguyên
- Nắp: giống như phần thân được làm bằng chất liệu gang và được kết nối với thân bằng các bulong
- Gioăng: với chất liệu là cao su EPDM, giúp liên kết với các đường ống khít hơn, không tạo ra những khe hở nhỏ làm rỏ rỉ các lưu chất bên trong hệ thống đường ống
- Bulong: cũng làm bằng gang cầu, giúp kết nối thân với nắp, và kết nối khớp nối mềm với đường ống
Nhìn qua, có thể rất nhiều người sẽ nhầm lẫn giữa khớp nối mềm FF và khớp nối mềm EE bởi chúng có cấu tạo khá giống nhau. Chúng chỉ khác nhau ở một chi tiết nhỏ đó là ở khớp nối mềm FF mỗi đầu côn ngoàm được lắp đặt riêng các bộ bulong còn khớp nối EE, hai đầu côn được nối chúng lại với nhau. Chính bởi vậy mối nối được tạo bởi khớp nối mềm FF sẽ dễ dàng lắp đặt và chắc chắn hơn.
Thông số kỹ thuật của Khớp nối mềm FF – Đai ngoàm ống nong
+ Tiêu chuẩn : ISO 2531-2009 (TCVN 10177-2013)
+ Áp lực làm việc : PN10/16
+ Vật liệu : Gang cầu GJS500-7; FCD450-12
+ Bulong : Gang cầu
+ Gioăng cao su : ISO 4633-2002
+ Nhiệt độ làm việc : ≤ 70°C
+ Sơn Epoxy màu xanh
Ưu điểm
Khớp nối mềm FF – Đai ngoàm ống nong
Với cấu tạo ít bộ phận cùng với chất liệu chính là gang cầu, khớp nối mềm FF sở hữu nhiều ưu điểm thu hút các nhà thâu
- Có độ bền cao, độ co ngót ít
- Mối nối không bị ảnh hưởng bởi sự giãn nở vì nhiệt của đường ống
- Có khả năng hỗ trợ đường ống chịu tác động của ngoại lực như rung chấn, động đất,…
- Làm giảm khả năng đứt gãy trong các hệ thống đường ống dài liên tục
- Hỗ trợ đường ống không bị rạn nứt, hư hỏng trong điều kiện môi trường áp suất tăng giảm đột biến
- Ít bị ăn mòn bởi hóa chất, acid,… nên có thể áp dụng trong các hệ thống đường ống vận chuyển, xử lý các chất độc hại
- Dễ dàng lắp đặt, bảo dưỡng, tu sửa
- Lớp phủ sơn epoxy như một lớp áo bảo vệ mối nối khỏi rỉ sét hay oxy hóa
- Là một khớp nối có tính kinh tế cao.
Ứng dụng của
Khớp nối mềm FF – Đai ngoàm ống nong
Vừa là một khớp nối công dụng tuyệt vời như có thể hạn chế một số hư hại của đường ống có thể xảy ra trong quá trình sử dụng vừa là một khớp nối mang giá trị kinh tế cao, khớp nối mềm FF được ứng dụng rất nhiều trong thực tế. Một số ứng dụng cụ thể như là:
- Hệ thống cung cấp nước sạch cho các khu dân cư, khu công nghiệp, bệnh viện,…
- Hệ thống cấp thoát nước trong các nhà máy, xí nghiệp,..
- Hệ thống xử lý nước thải trong các khu công nghiệp
- Hệ thống vận chuyển, xử lý hóa chất, lọc dầu,…
- Hệ thống vận chuyển nước ngầm
Cách sử dụng và lắp đặt Khớp nối mềm FF – Đai ngoàm ống nong
Cách sử dụng
Khớp nối mềm FF là một trong những mối nối mềm đóng vai trò quan trọng trong các hệ thống đường ống hiện nay, nhất là những đường ống dài liên tục. Khớp nối sẽ giúp bảo vệ đường ống, giảm bớt sự rung lắc trong quá trình hoạt động của đường ống. Bên cạnh đó khớp nối còn làm giảm bớt những tiếng ồn to và tạo cho đường ống một sự giãn nở nhất đinh, không khiến đường ống bị nứt vỡ do những tác động của môi trường như sự giãn nở vì nhiệt, tăng giảm áp thất thường.
Cách lắp đặt
Với cấu tạo và mặt kết nối côn ngoàm, khớp nối mềm FF có cách lắp đặt tương đối đơn giản gồm 6 bước:
- Bước 1: Tháo các bulong để tách rời riêng từng bộ phận của khớp nối mềm FF
- Bước 2: Luồn một bên nắp và phần gioăng cao su qua phần ống rồi tiếp tục đến lượt cho phần thân qua
- Bước 3: Tiến hành siết bulong bên vừa lắp
- Bước 4: Thực hiện tương tự với bên còn lại. Đưa phần gioăng, nắp của bên còn lại luồn qua ống.
- Bước 5: Tiến hành siết bulong bên còn lại
- Bước 6: Sau khi lắp đặt xong các bước trên cần kiểm tra lại một lần nữa các gờ gioăng, nắp khớp nối, để đảm bảo các mối nối đã chặt, tránh tình trạng phải sửa chữa khi đang sử dụng.
Lưu ý: khi tiến hành siết bulong cả 2 đầu cần tiến hành siết chặt tay, để có một khớp nối kín và hoạt động tốt.
