VAN BƯỚM TÍN HIỆU ĐIỆN AUT
Thông tin sản phẩm
Van bướm tín hiệu điện AUT (Tên tiếng anh là: WAFER TYPE BUTTERFLY VALVE WITH SIGNAL OPERATION) là van bướm kiểu tay quay và được lắp đặt thêm bộ tín hiệu để giám sát trạng thái đóng mở của van) van được kết nối bằng nguồn điện DC24V và được đấu vào tủ trung tâm. Van được làm bằng gang dẻo và lá van và trục van bằng Inox CF8. Kích cỡ van bướm tín hiệu aut từ DN50 đến DN300. Van được sản xuất bởi thương hiệu Van AUT có xuất xứ tại Malaysia.
Van bướm tín hiệu điện là dòng van bướm thông thường, được gắn bộ tín hiệu điện. Bộ tín hiệu này có nhiệm vụ cung cấp thông tin tới phòng điều khiển nhằm thông báo tình trạng van bướm đang đóng hay mở. Còn được gọi khác là van bướm kèm công tắc giám sát. Loại van này thường dùng để thông báo, cảnh báo cho người vận hành. Người bảo trì hệ thống biết trạng thái hiện tại của van.
Cấu tạo của van thì giống hệt với van bướm tay quay aut chỉ khác trên hộp số được lắp thêm bộ tín hiệu để giám sát trạng thái đóng mở của van. Đôi lúc khách hàng vẫn hay hiểu nhầm là van bướm tín hiệu điện với van bướm điều khiển điện. Thực ra van bướm tín hiệu điện vẫn phải vận hành đóng mở bằng tay quay nhưng van bướm điều khiển bằng điện thì chỉ cần kích hoạt bằng điện DC24V, AC220V là van bướm có thể đóng mở được kiểu tuyến tính hoặc kiểu ON/OF.
Van bướm tín hiệu điện có đầy đủ kích thước từ DN50 – DN500.Van bướm tín hiệu được ứng dụng nhiều tại các hệ thống cấp nước phòng cháy, chữa cháy. Và những hệ thống cấp nước cho từng khu vực.

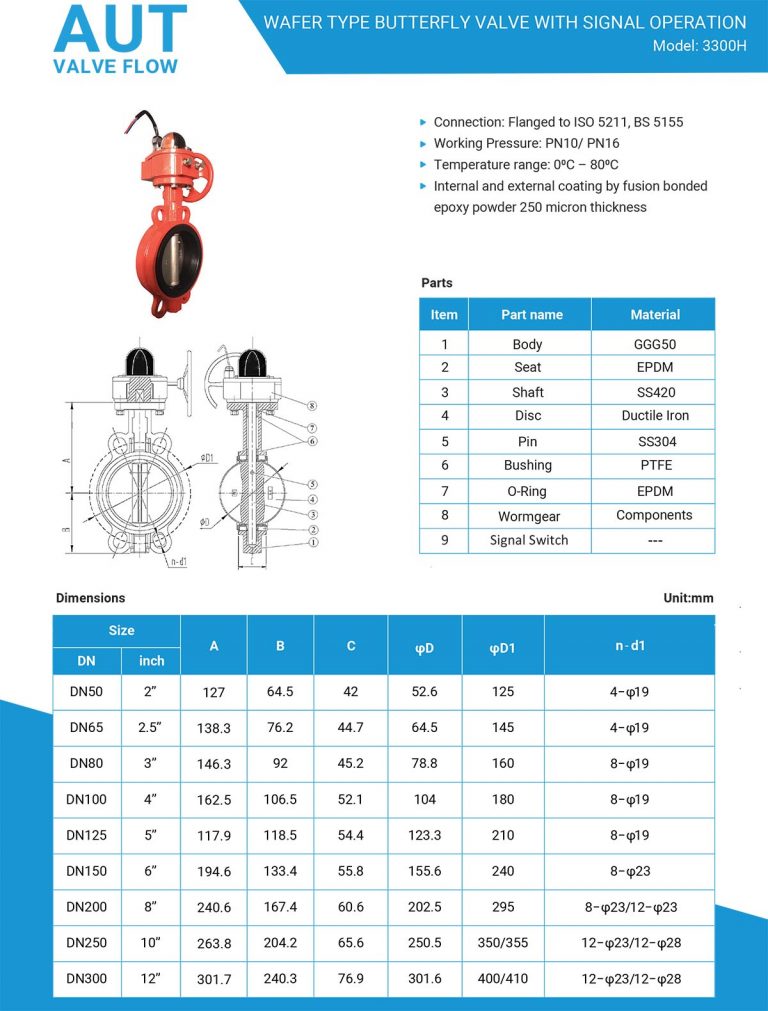

Thông số kỹ thuật
Cấu tạo:
– Thân van: được đúc từ gang cầu FCD450, bề mặt ngoài là lớp sơn phủ Epoxy màu đỏ với độ dày ≥300 μm.
– Vòng đệm: sản xuất từ cao su EPDM có độ bền cao, được đúc sẵn cố định vào thân van, hợp với tiêu chuẩn nước sạch. Khả năng đàn hồi của vòng đệm là yếu tố làm tăng độ kín của van.
– Đĩa van: dạng đĩa tròn sản xuất từ inox CF8/CF8M, chất liệu dày thích hợp cho các môi trường xử lý cấp thoát nước. Nối với đĩa van chính là trục van, thiết kế từ thép không gỉ và các giăng làm kín.
Thông số:
- Hãng sản xuất: AUT VALVE FLOW SDN BHD
- Xuất xứ: Malaysia.
- Model: 3300H
- Áp suất làm việc: PN16
- Kết nối tín hiệu bằng nguồn DC24V
- Địa chỉ nhà máy: Lot 1758, Hicom Pegoh Industrial Park, 78000 Alor Gajah, Malacca, Malaysia.
- Kết nối mặt bích theo tiêu chuẩn mặt bích: BS4504 PN10/16, JIS 10K
- Kích cỡ: DN50 đến DN300
- Nhiệt độ làm việc: 0~80°C.
- Vật liệu chế tạo: Thân van bằng gang GGG50, Trục và đĩa van bằng inox CF8. Hộp số bằng gang.
Nguyên lý hoạt động:
–Van bướm tín hiệu điện hoạt động thì ta cấp nguồn điện 24V cho van, nguồn điện được kết nối trực tiếp với tử trung tâm báo cháy. Tủ trung tâm báo cháy sẽ thông báo trên màn hình để báo tình trạng của Van đang đóng hay mở.
-Van bướm tín hiệu điện thông thường được lắp đặt ở đường nhánh chính của tầng tầng, Có thể lắp sau van khóa chính của tầng hoặc lắp độc lập không cần van khóa chính của tầng.
Dựa vào tình trạng van đóng mở báo về máy, để chúng ta có thể điều khiển được van bướm. Butterfly valve có bộ tín hiệu có thiết kế tay quay và có gắn thêm hộp tín hiệu điện dùng để cung cấp tín hiệu đến phòng điều khiển báo tình trạng van đóng mở.
Khi van được đóng kín, lá van sẽ ngăn chặn hoàn toàn dòng chảy trong đường ống và báo tín hiệu về tủ điều khiển là trạng thái đóng. Khi van được mở hoàn toàn, lá van sẽ song song với đường chảy, lưu lượng dòng chảy qua đường ống là lớn nhất, và tín hiệu báo về sẽ là mở hoàn toàn.
Việc lắp đặt van bướm ở nhiều vị trí khác nhau có những vị trí ở gần có thể quan sát được, tuy nhiên có những vị trí lắp ở xa và khuất vì thế chúng ta không thể biết được tình trạng đóng mở của van, làm cho việc vận hành hệ thống trở nên khó khăn.
Xuất phát từ thực tế như vậy nên người ta chế tạo ra loại van tín hiệu giúp chúng ta có thể biết được tình trạng van đóng hay mở từ tủ điều khiển trong chỗ vận hành
Một số hình ảnh sản phẩm
