KHỚP NỐI MỀM BE
₫0
Thông tin sản phẩm
Khớp nối mềm BE hay còn có tên gọi khác là mối nối mềm BE, có tên tiếng anh là Universal Flange Adapter. Đây là một loại vật liệu được sản xuất bằng gang cầu với một đầu kết nối mặt bích và một đầu lắp nối ren cao su. Khớp nối thường dùng để kết nối các đường ống HDPE, các đường ống gang thép, ống gang… Đặc biệt người ta còn dùng khớp để lắp kết nối các đường ống với các van công nghiệp.
Khớp nối BE được chế tạo từ gang cầu, được xem là loại vật liệu được sử dụng phổ biến nhất dùng để sản xuất các loại van, phụ kiện.
Gang cầu có các đặc tính nổi bật như: độ bền cao, khả năng uốn dẻo và khả năng chịu lực tốt, chống ăn mòn, hấp thụ tiếng ồn, tuổi thọ cao… và giá thành rẻ hơn các loại vật liệu khác giúp tiết kiệm chi phí cho nhà đầu tư nên luôn được ưu tiên lựa chọn trong sản xuất các thiết bị phụ kiện ngành nước.

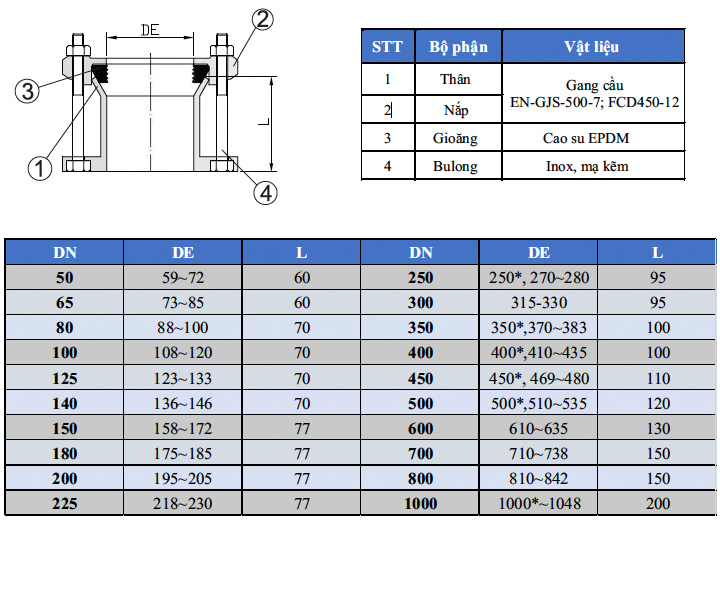

Khớp nối BE có cấu tạo 4 phần chính: phần thân, gioăng, bulong – đai ốc, hai đầu kết nối. Cấu tạo cụ thể của từng bộ phần gồm:
- Phần thân khớp nối: Được chế tạo từ 100% chất liệu gang cầu. Được phủ lớp sơn Epoxy bên ngoài, ngăn ngừa quá trình oxy hóa cũng như bảo vệ vật liệu khỏi các tác động trực tiếp từ bên ngoài. Gồm 2 phần chính và được kết nối với nhau bằng các bulong – đai ốc.
- Phần gioăng: được tạo hình côn, bề mặt tiếp xúc dạng ống răng cưa, nằm giữa hai phần thân với tác dụng chính là làm kín các khoảng trống giữa hai phần tách biệt ở bộ phận thân.Gioăng được chế tạo từ vật liệu cao su cao cấp EPDM giúp tăng độ bền cũng như chất lượng của khớp nối.
- Bulong – đai ốc: Được chế tạo từ vật liệu thép hoặc inox chống rỉ ,độ bền cao, dùng để kết nối hai bộ phận của phần thân và kết nối hai đầu mặt bích với đầu kết nối của đường ống khi lắp đặt.
- Hai đầu kết nối: với 1 đầu kết nối mặt bích để kết hợp với các loại van công nghiệp, mặt còn lại có dạng hình côn dùng để kết nối trực tiếp với đường ống.
Thông số kỹ thuật của Khớp nối mềm BE
+ Tiêu chuẩn: ISO 2531-2009 (TCVN 10177-2013)
+ Kết nối mặt bích: ISO 7005-2 PN10/16 (BS4504)
+ Áp lực làm việc: PN10/16
+ Vật liệu: Gang cầu GJS500-7; FCD450-12
+ Nhiệt độ làm việc: ≤ 70°C
+ Đường kính sản xuất: DN50-DN1000.
+ Sơn bảo vệ: Sơn Epoxy màu xanh.
+ Gioăng cao su: ISO 4633-2002
+ Bulong: Mã kẽm, Inox.
Xem thêm: khớp nối mềm
Ứng dụng của khớp nối mềm BE
Hiện nay, khớp nối mềm BE được sử dụng phổ biến trong hệ thống các đường ống và trong các thiết bị công nghiệp. Khớp được sử dụng chủ yếu trong các hệ thống dẫn chất lỏng. Một số hệ thống hiện nay đang sử dụng khớp nối mềm BE:
- Hệ thống xử lý nước thải sinh hoạt.
- Hệ thống dẫn nước sạch trong đô thị.
- Trong các khu công nghiệp, hệ thống tưới tiêu trong nông nghiệp.
- Hệ thống đường ống dẫn dầu.
- Hệ thống đường ống nước ngầm.
Ưu điểm của khớp nối mềm BE
Nhờ vào đặc điểm chất liệu và cấu tạo riêng biệt giúp cho khớp nối BE có nhiều ưu điểm vượt trội. Một số ưu điểm nổi bật được kể đến:
- Lắp đặt dễ dàng, tiết kiệm thời gian trong quá trình thi công lắp đặt.
- Dễ dàng bảo hành và bảo dưỡng sửa chữa.
- Phù hợp kết nối với nhiều loại đường ống.
- Giúp kết nối đường ống một cách nhanh chóng, chính xác với độ sai lệch không quá 3%.
- Giá thành rẻ hơn do cấu tạo chính từ vật liệu gang cầu.
- Kết nối mặt bích chắc chắn, không xảy ra hiện tượng rò rỉ trong quá hệ thống đường ống vận hành.
Cách sử dụng và lắp đặt khớp nối mềm BE
Khớp nối mềm BE dử dụng để lắp vào các hệ thống đường ống với nhiệm vụ chính là chống rung lắc, hấp thụ tiếng ồn, giảm áp suất tác động lên hệ thống đường ống, ổn định dòng lưu chất, hạn chế khả năng ống bị đứt gãy, giãn nở khi nhiệt độ môi trường bên ngoài bị thay đổi đột ngột.
Việc lắp đặt khớp nối mềm BE cũng rất đơn giản, chỉ cần đặt đầu bích khớp với trục hệ thống hoặc thiết bị sau đó thực hiện siết chặt các bulong – đai ốc, đầu ren cao su thì lắp vào đầu còn lại của hệ thống, vặn ren cho khớp với đầu kia của hệ thống là hoàn thành quá trình lắp đặt.
Cuối cùng tiến hành kiểm tra lại hệ thống kết nối, đảm bảo không xảy ra hiện tượng rò rỉ cũng như chênh lệch mối nối.

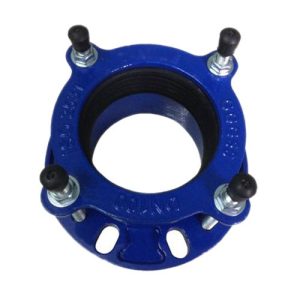

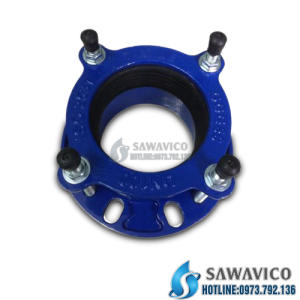

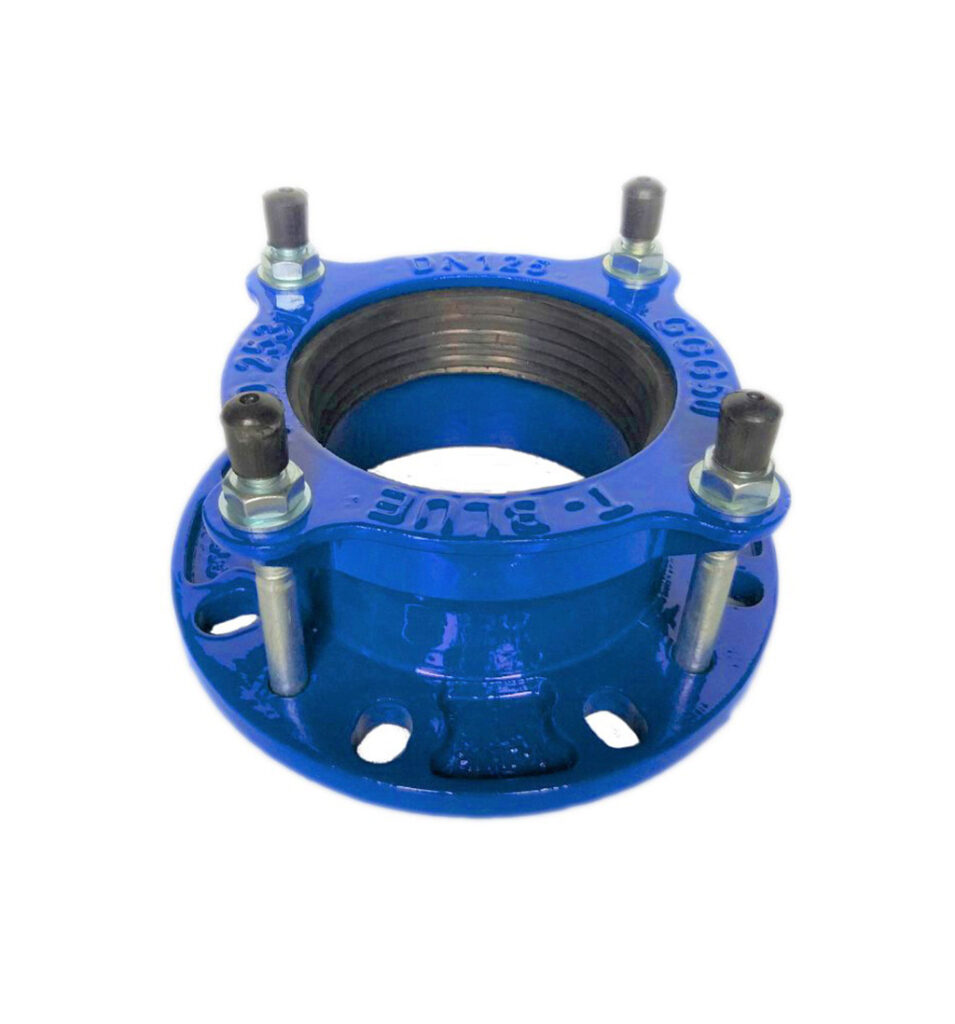

Một số hình ảnh về sản phẩm Khớp nối mềm BE
Bảng giá khớp nối mềm
Mọi chi tiết về sản phẩm phụ kiện gang xin vui lòng liên hệ hotline: 0983881386 – 0973792136 để có giá tốt hơn và được tư vấn hoàn toàn miễn phí!
